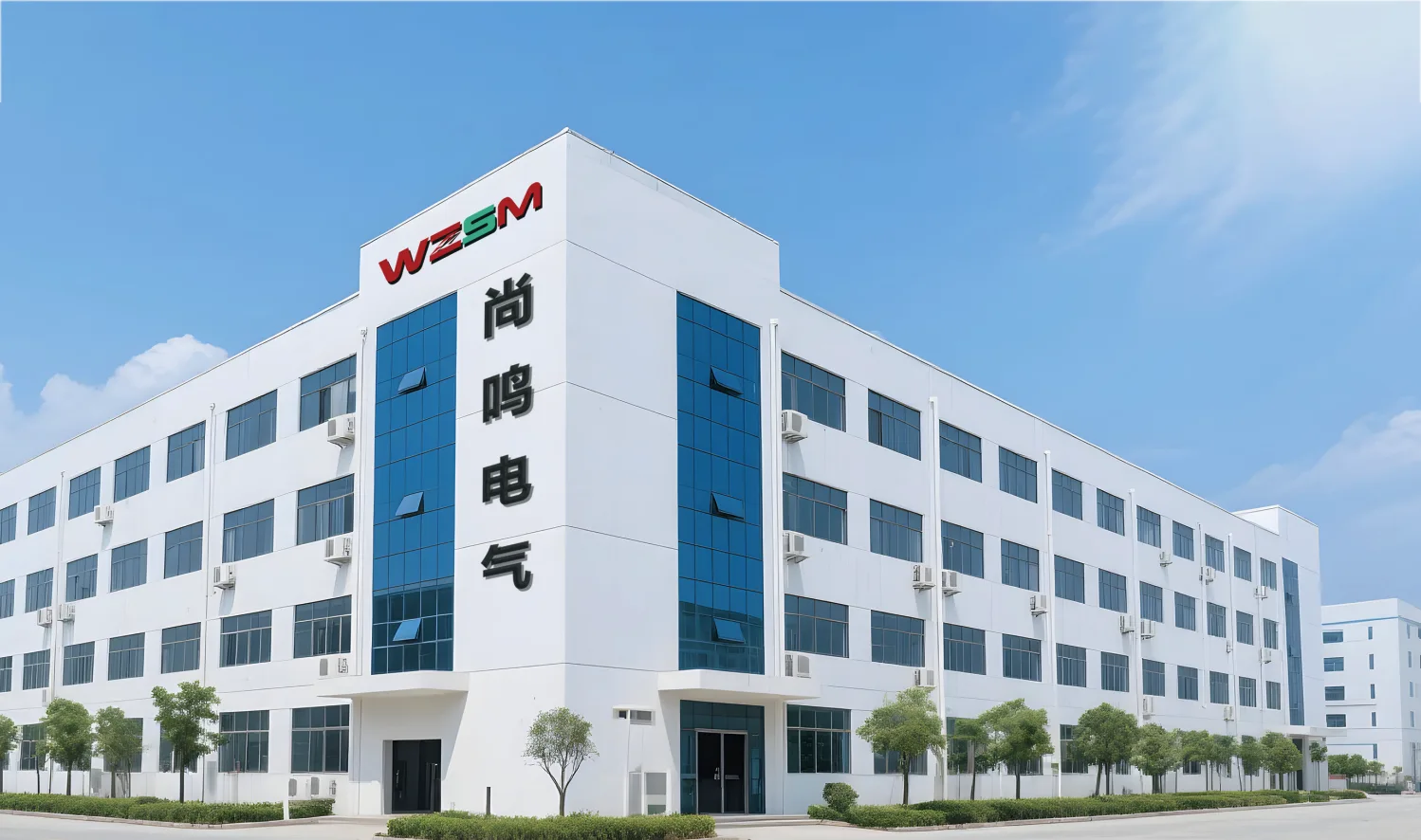

Wenzhou Shangming Electric Co., Ltd. er en ledende produsent og leverandør av premium elektrisk utstyr.

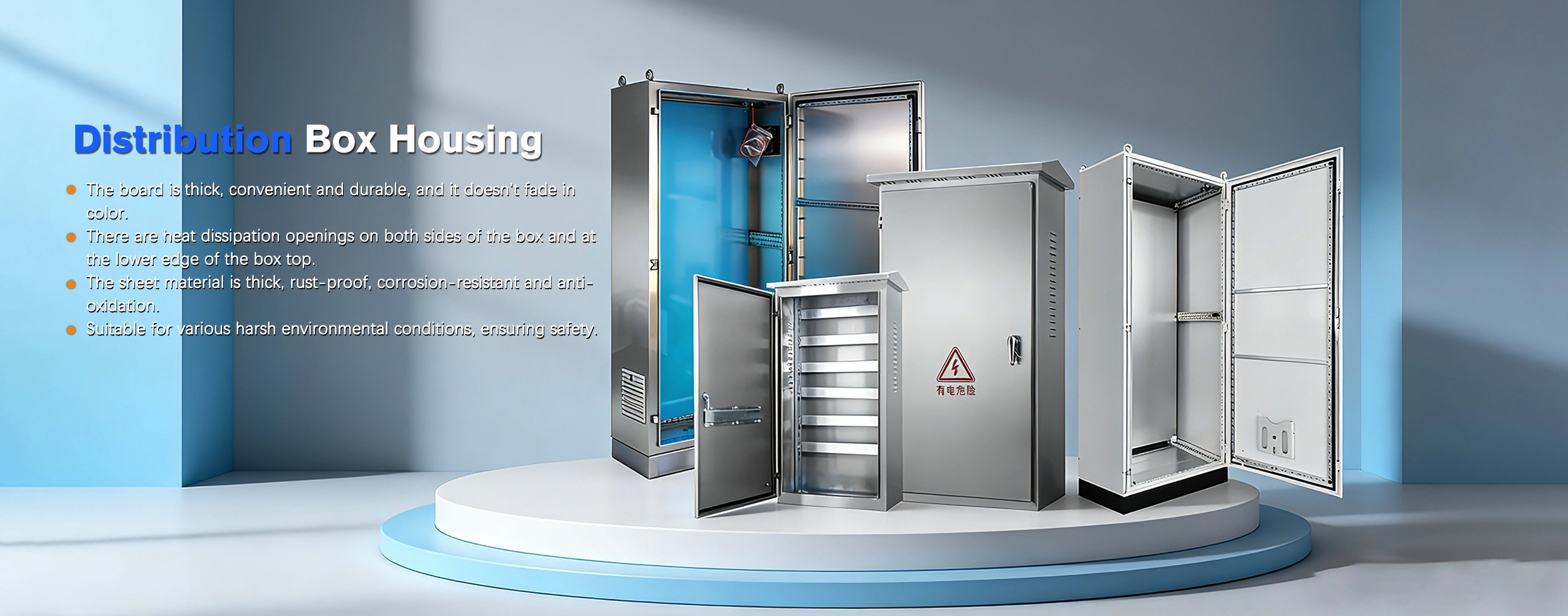

Shangminger en pålitelig produsent og leverandør av distribusjonsboksskap. Med vår omfattende erfaring tilbyr vi produkter i en rekke materialer og spesifikasjoner, og kan også tilby skreddersydde løsninger tilpasset dine spesifikke behov.

Nøkkelfunksjoner

1. Fysisk beskyttelse: Gir beskyttelse mot inntrengning av støv, vann og fremmedlegemer, samtidig som den forhindrer utilsiktet kontakt mellom personell og strømførende komponenter.

2. Sikkerhetsisolering: Isolerer høyspennings- og høystrømsutstyr fra driftsmiljøet, og reduserer dermed risikoen for elektrisk støt og brann.

3. Komponentmonteringsplattform: Fordelingsboksen har DIN-skinner, monteringsbraketter og forhåndsborede hull for å lette standardisert installasjon av komponenter som effektbrytere og strømmålere.

4. Elektromagnetisk skjerming: Minimerer virkningen av ekstern elektromagnetisk interferens på interne kontrollkretser.

5. Miljøtilpasningsevne: Gjennom bruk av ulike materialer og beskyttelsesklassifiseringer er kabinettet egnet for et bredt spekter av miljøer, inkludert innendørs, utendørs og industrielle omgivelser.

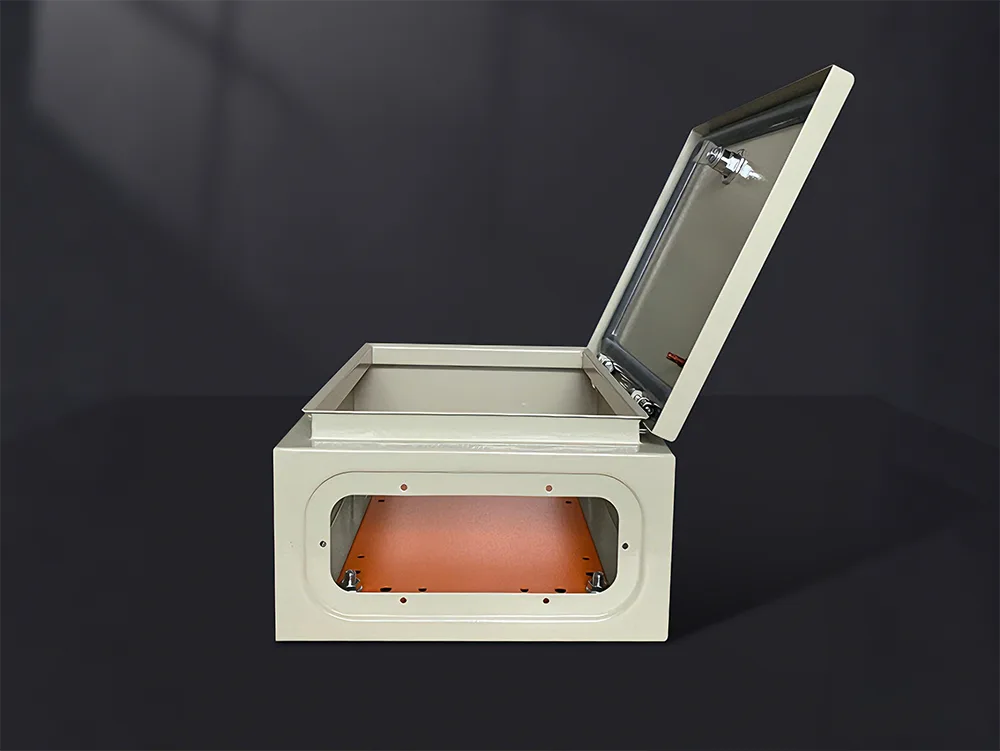

Strukturelle komponenter

Skapdør: Tilgjengelig i transparente og solide døralternativer; tilpassede konfigurasjoner er tilgjengelige fra Shangming.

Monteringsplate: En metallplate som brukes til intern sikring av komponenter; den er avtakbar for å lette montering utenfor skapet.

Knockouts: Forstansede kabelinngangsporter designet for å romme kabler med forskjellige diametre.

Tetningspakning: En svært elastisk pakning langs omkretsen av dørpanelet, og fungerer som det kritiske elementet for å sikre spesifisert IP-beskyttelsesgrad.

Jordingsbolt: Viktig for å sikre at metallkabinettet er pålitelig jordet, for derved å forhindre at kabinettet blir elektrisk aktivert.

Applikasjonsscenarier

I. Bygge lavspente kraftdistribusjonssystemer

Våre distribusjonsboksskap fungerer som distribusjonsbokser for næringsbygg, boliggulv og strømfordeling i offentlige områder.

De fungerer som monteringsplattformer for komponenter som strømbrytere og jordfeilbrytere, og letter standardiserte ledninger og sikkerhetsbeskyttelse samtidig som de forbedrer den generelle ryddigheten og sikkerheten til strømdistribusjonssystemet.

II. Industrielt utstyr og automatiseringskontroll

De fungerer som kontrollbokser for maskineri, styreskap for automatiserte produksjonslinjer og kapslinger for PLS-kontrollsystemer.

Internt rommer de komponenter som kontaktorer, releer og kontrollmoduler, og beskytter dette elektriske utstyret mot støv- og oljeforurensning samtidig som det forenkler utstyrsintegrasjon og vedlikehold.

III. Utendørs kraftdistribusjon og ingeniørprosjekter

De fungerer som midlertidige utendørs kraftbokser, kraftfordelingsenheter for byggeplasser og kontrollbokser for veibelysning.

Hvis du trenger et tilpasset produkt for disse bruksområdene, anbefaler vi å velge en høy beskyttelsesgrad (f.eks. IP54 / IP65) for å sikre motstand mot vann, støv og regn.

IV. Fotovoltaiske og nye energisystemer

Shangming tilbyr kabinetter forPV-kombinasjonsbokser, nettbundne PV-skap og kontrollbokser for energilagringssystemer.

Som det grunnleggende huset for nytt energiutstyr, gir disse kabinettene beskyttelse, isolasjon og monteringsplass, og støtter kravene til langsiktig utendørsdrift.

V. Kommunikasjon og infrastruktur

Du kan kontakte oss for å skreddersy styrebokser for kommunikasjonsutstyr, distribusjonsbokser for lavspenningsanlegg, strømforsyningsbokser til overvåkingsanlegg, med mer.

Dette sikrer beskyttelse av kommunikasjonskraftutstyr, forhindrer ekstern interferens og miljøpåvirkning, og forbedrer den generelle systemstabiliteten.

Hvilke faktorer bør vurderes når du velger et distribusjonsboksskap?

1. Dimensjoner og spesifikasjoner

Når du gjør et valg, anbefaler vi ikke å velge et kabinett som bare passer nøyaktig til komponentene. Arealet som opptas av interne komponenter bør ikke overstige 80 % av bunnplatens areal. De resterende 20 % av plassen er reservert for kabling, varmespredning og potensiell fremtidig utvidelse; derfor bør du alltid tillate litt takhøyde i valget ditt.

Når det gjelder dybde, må du ta hensyn til den kombinerte dybden til effektbryterne (inkludert betjeningshåndtakene), ledningskanaler og selve skapdøren. Dette er spesielt kritisk for høystrøms støpte kretsbrytere, som har betydelige dybdekrav; Hvis du ikke tar hensyn til dette, kan det forhindre at døren lukkes ordentlig.

2. Beskyttelsesvurdering (IP-kode)

Velg passende beskyttelsesklassifisering basert på alvorlighetsgraden av installasjonsmiljøet:

Innendørs kontorer/korridorer: IP30 – IP40 er tilstrekkelig.

Industriverksteder: IP54 anbefales for å gi beskyttelse mot støv og vannsprut.

Utendørs/fotovoltaiske systemer: IP65 eller høyere er obligatorisk, og dørsømmene må ha en kontinuerlig, integrert tetningspakning.

3. Materiale og korrosjonsbestandighet

Kaldvalset stål: Det mest allsidige alternativet, egnet for de fleste tørre innendørsmiljøer.

Rustfritt stål (304/316): Egnet for farmasøytiske, matforedlings- og kystmiljøer med høy eksponering for saltspray. Rustfritt stål 316 gir overlegen korrosjonsmotstand sammenlignet med 304.

4. Termisk styring

Varmestyring er ofte et oversett aspekt ved høyeffekts distribusjonsbokser. Vi anbefaler å gjøre valget ditt basert på følgende scenarier:

Passiv kjøling: Hvis varmen som genereres inne i kabinettet er minimal, er et fullt forseglet kabinett egnet.

Aktiv kjøling: Hvis skapet inneholder komponenter som frekvensomformere (VFD), mykstartere eller høystrømskontaktorer, må du velge et skap utstyrt med ventilasjonslameller. I noen tilfeller må du kanskje til og med velge en modell med forhåndsborede monteringshull for en aksial kjølevifte.

Sollysbeskyttelse: For utendørs kabinetter anbefaler vi en dobbelttakskonstruksjon for å forhindre direkte sollys fra å få interne temperaturer til å skyte i været.

5. Enkel installasjon og betjening

Døråpningsretning: Bestem om en venstre- eller høyreåpningsdør er mer praktisk gitt den tilgjengelige plassen på installasjonsstedet. Noen av Shangmings avanserte skap har dører som er vendbare (kan konfigureres til å åpne enten fra venstre eller høyre).

Kabelinngang/utgang: Bekreft om kabler kommer inn og ut fra toppen eller bunnen av kabinettet. Vi anbefaler å velge et kabinett utstyrt med en avtagbar flensplate; boring av kabelinnføringshull i flensplaten gir større fleksibilitet og sikrer en overlegen tetning sammenlignet med boring direkte inn i kapslingen.

Låsetype: Standard industriell trekantlås, nøkkellås eller brannsikkerhetskamlås.

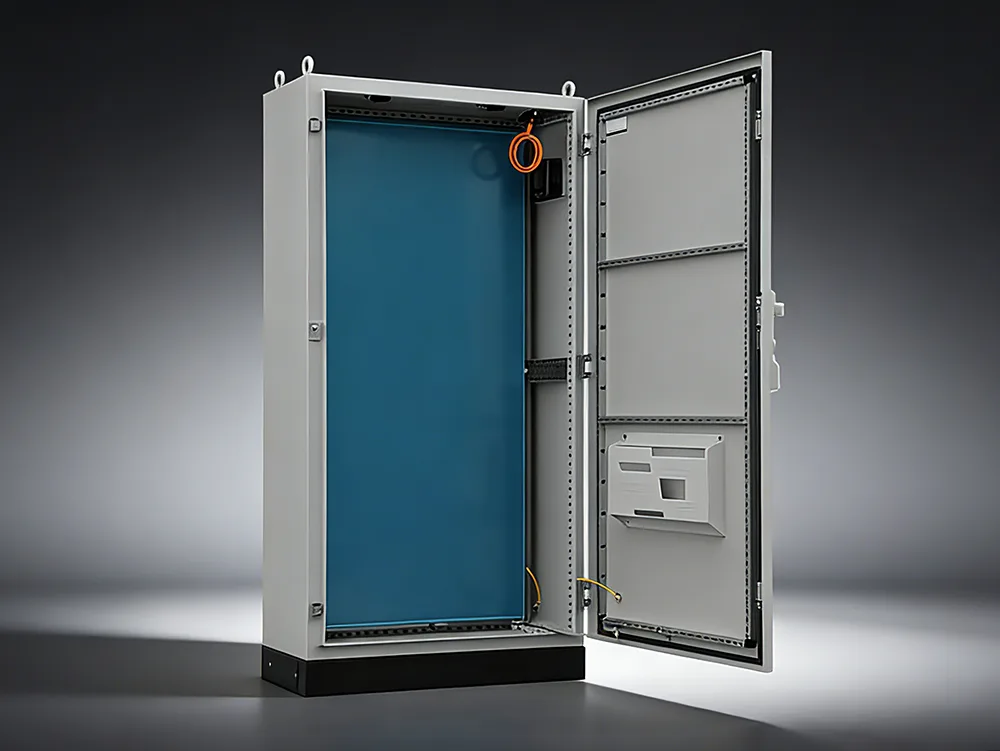

I tillegg til ulike typerdistribusjonsboksskap, Shangming tilbyr også gulvstående skapskap for strømfordelingsskap – en nøkkelkomponent i vårt produktutvalg av høy kvalitet. Velg oss som din langsiktige leverandør for å dra nytte av kundetilpassede løsninger og priser direkte fra fabrikk.

Nøkkelfunksjoner

Høy bæreevne: For våre gulvstående kraftfordelingsskap, bruker vi vanligvis kaldvalsede stålplater med en tykkelse på 2,0 mm eller mer, som enten er sveiset eller satt sammen for å danne strukturen. Denne robuste konstruksjonen gjør det mulig for kabinettet å støtte kraftige effektbrytere av rammetype, kobbersamleskinner med stort tverrsnitt og transformatorkabler.

Modulær design: Interiøret har et modulært hullmønstersystem, som muliggjør fleksibel justering av tverrbjelker og monteringsplater for å passe spesifikke krav. Denne designen forenkler praktiske oppgraderinger og utvidelser når det er nødvendig.

Ventilasjon og varmeavledning: Gitt de høye strømnivåene som vanligvis finnes i skapet, er kabinettet utstyrt med avtrekksventiler øverst og luftinntaksventiler nederst for å sikre effektiv luftstrøm. I tillegg kan kunder be om en tilpasset konfigurasjon for å integrere et tvungen luftkjølingssystem i produktet.

Vanlige kabinettklassifiseringer

Basert på deres strukturelle form, er gulvstående skap primært delt inn i to hovedkategorier:

1. Fast type

Egenskaper: Innvendige komponenter er stivt montert via støttebraketter; når de er koblet til, kan de ikke flyttes.

Bruksområder: Har en enkel struktur og lav pris; brukes vanligvis i innstillinger der kravene til kontinuerlig strømforsyning ikke er ekstremt strenge.

Representativ modell: GGD-type AC lavspent strømfordelingsskap.

2. Uttrekkstype / Flyttbar type

Egenskaper: Hver enkelt krets er plassert i en separat, uavhengig skuffeenhet.

Bruksområder: Ekstremt praktisk for vedlikehold. Hvis en spesifikk krets svikter, kan den tilsvarende skuffen ganske enkelt trekkes ut og erstattes med en ny, uten at hovedstrømforsyningen må kuttes.

Representative modeller: Avanserte strømfordelingsskap av typen GCK, GCS og MNS.

Gulvstående kontra veggmonterte distribusjonsbokser: Hva er forskjellen?

Produktvalg og konfigurasjonsanbefalinger

Basert på dine spesifikke prosjektkrav, under forhåndssalgsfasen,Shangmingvil anbefale den mest passende konfigurasjonen for deg. Generelt sett er applikasjonsscenarioene vi oftest støtter oppført nedenfor, ledsaget av tilsvarende konfigurasjonsanbefalinger.

1. Industriell hovedkraftdistribusjon

Anbefalt konfigurasjon:

Skapmål: 1800–2200 mm (H) × 600–1000 mm (B) × 600–1000 mm (D)

Materiale: Kaldvalset stålplate (≥1,5 mm)

Beskyttelsesgrad: IP30 / IP40

Struktur: Enkeltskap eller sammenkoblede skap (modulært/delbart)

Interiør: Designet for installasjon av ACB / MCCB + samleskinnesystem

2. Høystrøm / hovedinnkommende linjesystemer

Anbefalt konfigurasjon:

Bredde: ≥800mm

Dybde: ≥800mm

Struktur: Dobbeldørs eller flerdørs design

Innvendig plass: Støtter høystrøms kobbersamleskinner; inkluderer reservert plass for topp eller bunn kabelinnføring.

3. Automatiseringskontroll / PLS Styreskap

Anbefalt konfigurasjon:

Dimensjoner: 1600–2000 mm (H)

Materiale: Pulverlakkert stålplate / Rustfritt stål

Beskyttelsesgrad: IP40 / IP54

Interiør: Monteringsplate + DIN-skinner

4. Utendørsapplikasjoner

Anbefalt konfigurasjon:

Beskyttelsesgrad: IP54 / IP65

Materiale: Rustfritt stål (304/316) eller utendørs pulverlakkert stål

Egenskaper: Regntett kalesje + Tetningslister + Anti-kondensdesign

5. Svært etsende miljøer

Anbefalt konfigurasjon:

Materiale: 304 / 316 Rustfritt stål

Beskyttelsesgrad: IP55+

Overflatebehandling: Anti-korrosjonsbelegg

Hvordan utføre rutinemessig vedlikehold på et gulvstående strømfordelingsskapskap?

1. Rengjøring og støvfjerning

Bruk en tørr ikke-vevd klut og en støvsuger for å fjerne oppsamlet støv fra innsiden av skapet; bruk av våte kluter eller direkte sprut av trykkluft er strengt forbudt.

Vær spesielt oppmerksom på rengjøring av samleskinnene, isolatorene, strømbryterens lysbuer og ventilasjonskanaler.

2. Stramming av elektriske koblinger

Inspiser alle boltede tilkoblingspunkter for løshet; bruk en momentnøkkel for å stramme dem til de angitte momentverdiene.

Hvis det oppdages tegn på oksidasjon eller lysbueskader, må terminalene poleres eller skiftes ut.

3. Komponentfunksjonell testing

Strømbrytere: Kontroller at manuell åpning og lukking er jevn og at utløsningsmekanismen reagerer.

Kontaktorer/releer: Inspiser tilstanden til kontaktene for slitasje og kontroller at spolemotstanden er innenfor normalområdet.

Kondensatorer: Se etter tegn på kapasitansdegradering, utbuling eller elektrolyttlekkasje.

SPDer (Surge Protection Devices): Kontroller at statusindikatorvinduet er grønt og at degraderingsindikatoren ikke har blitt utløst.

4. Testing av isolasjonsytelse

Bruk et 500V eller 1000V megohmmeter for å måle og bekrefte følgende:

Fase-til-fase isolasjonsmotstand: ≥ 1 MΩ;

Fase-til-jord isolasjonsmotstand: ≥ 1 MΩ;

Hvis de målte verdiene faller under disse standardene, undersøk for potensielle årsaker som for eksempel fuktinntrenging eller forurensning.

5. Vedlikehold av mekanisk struktur

Inspiser styreskinnene og låsemekanismene til enheter av skuffetypen for å sikre at de ikke fester seg eller binder seg. Smør bevegelige deler med fett spesielt utviklet for elektrisk utstyr.

Kontroller med jevne mellomrom funksjonaliteten til "Five-Prevention" (sammenlåsende) sikkerhetsmekanismer.

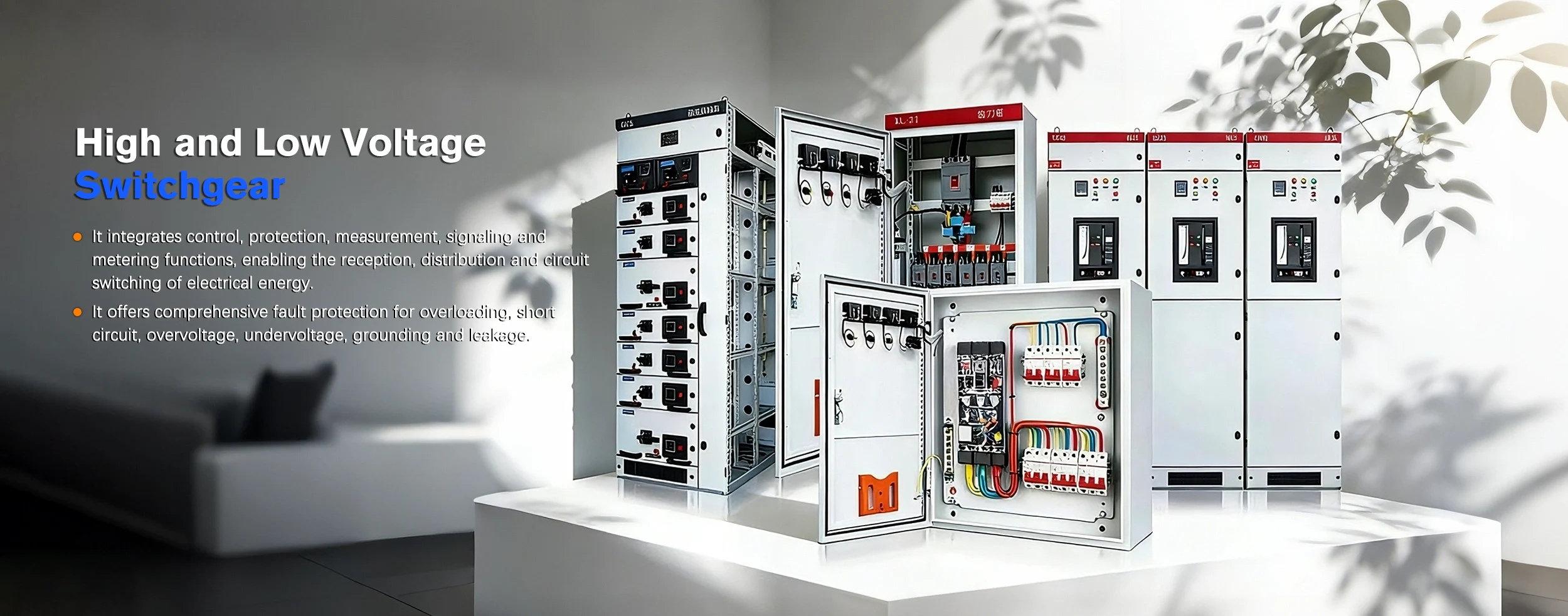

Leter du fortsatt etter en pålitelig produsent og leverandør av høy- og lavspenningsbryter? VelgeShangming elektriskfra Kina. Vi tilbyr profesjonelle produkter og tjenester, støtter ulike ikke-standard tilpasningsforespørsler, og tilbyr skreddersydde løsninger for dine spesifikke prosjektbehov.

Produktkategorier

1. Høyspentbryterutstyr

Denne kategorien omfatter utstyr med merkespenning fra 3 kV til 35 kV og over. Dens primære funksjon er å motta og distribuere elektrisk energi; Videre, i tilfelle feil på en kraftledning, fungerer den sammen med relébeskyttelsesenheter for raskt å avbryte kortslutningsstrømmer som når tusenvis av ampere.

Nøkkelkomponenter:

Høyspente strømbrytere (vakuum eller SF6-type): Fungerer som kjernebueslukkende elementer.

Frakoblere (isolerende brytere): Gir en synlig fysisk luftspalte for å sikre sikkerhet under vedlikehold.

Strøm-/spenningstransformatorer: Nedtrapping av høyspentsignaler til lavspentsignaler for instrumenterings- og måleformål.

Typiske modeller: KYN28 (metallkledd uttrekkbar type), XGN (hovedenhet med fast type ring).

2. Lavspenningskoblingsutstyr

Denne kategorien omfatter utstyr med en merkespenning på 1000 V eller mindre. Dens primære funksjon er å administrere sluttfasedistribusjonen i et kraftsystem. Den distribuerer elektrisk energi – trappet ned av transformatorer – til ulike etasjer, produksjonslinjer eller kraftdrevet utstyr.

Nøkkelkomponenter:

Air Circuit Breakers (ACBs): Brukes for innkommende hovedlinjer eller utgående linjer med høy kapasitet.

Støpte kretsbrytere (MCCBs): Brukes til beskyttelse av grenkretser.

Kondensatorkompensasjonsskap: Brukes til å forbedre systemets effektfaktor og redusere strømkostnadene.

Typiske modeller:GGD (fast type), GCK/GCS/MNS (uttrekkbar/skufftype).

Høyspennings- og lavspentserier: En sammenligning

Applikasjonsscenarier

Vårt høy- og lavspenningsbryterutstyr finner utbredt bruk og kan ofte brukes samtidig innenfor en enkelt innstilling for å oppfylle distinkte funksjoner. Du kan skreddersy en komplett løsning tilpasset dine spesifikke krav.

Vanlige feil og feilsøkingsløsninger

Shangming er en profesjonell produsent som tilbyr omfattende tekniske støttetjenester etter salg. I tillegg til leveringen av produktene våre tilbyr vi et komplett sett med inspeksjonsdokumentasjon samt retningslinjer for drift og vedlikehold. Vi har samlet en liste over vanlige problemer nedenfor for din referanse.

1. Vanlige problemer med høyspenningsbryterutstyr

Symptom 1: Delvis utladning og susende lyder

Årsaker: Inntrenging av fuktighet i isolasjonskomponenter; opphopning av overflatestøv som fører til krypeutslipp; eller koronautslipp forårsaket av grader ved samleskinnekoblingspunkter.

Løsninger:

1. Miljøkontroll: Kontroller at varme- og avfuktingsenhetene inne i skapet fungerer som de skal.

2. Strømløs rengjøring: Tørk av isolatorer og gjennomføringer med vannfri alkohol.

3. Ultralyddeteksjon: Bruk en detektor for delvis utladning under drift for å finne den nøyaktige plasseringen av utladningskilden.

Symptom 2: Høyspenningsbryter klarer ikke å lukke eller åpne

Årsaker: Skadet energilagringsmotor; utbrent kontrollkrets (lukke/åpne spoler); eller mekanisk koblingsbeslag på grunn av uttørket smøremiddel.

Løsninger:

Sekundærkretsinspeksjon: Mål motstanden til lukke- og åpningsspolene, og sørg for at tilleggsstrømforsyningsspenningen er innenfor normalområdet.

Mekanisk smøring: Påfør spesialsmøremiddel med lav temperatur på nytt på de mekaniske transmisjonskomponentene.

2. Vanlige problemer med lavspenningsbryterutstyr

Symptom 1: Unormal temperaturøkning i luftkretsbrytere (ACB)

Årsaker: Utilstrekkelig kontakttrykk eller oksidasjon ved de primære plug-in-kontaktene; løse samleskinnebolter.

Løsninger:

Temperaturovervåking: Bruk et infrarødt termisk kamera for å skanne kontaktene og tilkoblingspunktene.

Kontaktvedlikehold: Slå av strømmen til systemet, trekk ut ACB, rengjør eventuelle oksidasjonslag på kontaktene og påfør elektrisk kontaktfett.

Symptom 2: Utbulende eller ødelagte kondensatorer i reaktiv effektkompensasjonsskap

Årsaker: Overdreven harmonisk innhold i systemet; eller overoppheting forårsaket av hyppige bytteoperasjoner av kondensatorene.

Løsninger:

Utskifting av kondensator: Skift omgående ut eventuelle bulende kondensatorer for å forhindre elektrolyttlekkasje, noe som kan føre til kortslutning.

Installasjon av seriereaktorer: Installer seriereaktorer i kompensasjonskretsen for å undertrykke harmoniske.

3. Generelle feil

Symptom: Kondens – karakterisert av vanndråper som dannes på de indre veggene av skapet og overslagsspor som er synlige på overflatene til isolasjonskomponenter.

Løsning:

Tetting: Kabelinnføringsåpningene i bunnen av skapet må tettes fullstendig med brannhemmende sparkel for å blokkere fuktinntrengning fra kabelgrøften.

Intelligent oppgradering: Installer et automatisert temperatur- og fuktighetsovervåkingssystem sammen med en kondensavfukter for å erstatte tradisjonelle varmepaneler.
