Fotovoltaisk kombiboks

Shangming er en høykvalitets fotovoltaisk kombineringsboksprodusent fra Kina. Vi har vår egen fabrikk med over 5 produksjonslinjer, og standardspesifikasjonsprodukter er lett tilgjengelig for kjøp med rask levering. Tilpasning er også vår styrke; kontakt oss for å diskutere løsninger og innhente et gratis tilbud.

Hvorfor trengs fotovoltaiske kombibokser?

I et mellomstort til stort solcellekraftverk er det vanligvis hundrevis eller til og med tusenvis av solcellepaneler. Hvis hvert panel var direkte koblet til omformeren, ville det forårsake mange problemer. For det første ville ledningene være rotete, noe som øker konstruksjonsvansker, og forbruket av en stor mengde DC-kabel vil øke kostnadene betydelig.

Samtidig vil tapene øke, og overføring av små strømmer over lange avstander vil resultere i betydelige spenningsfall. Senere vil vedlikehold også bli et utfordrende problem, da det ville være vanskelig å raskt lokalisere defekte strenger.

Det er her kombineringsbokser kommer inn, og løser disse problemene. De fungerer som et transportknutepunkt, og konvergerer de små bekkene til en enhetlig produksjon.

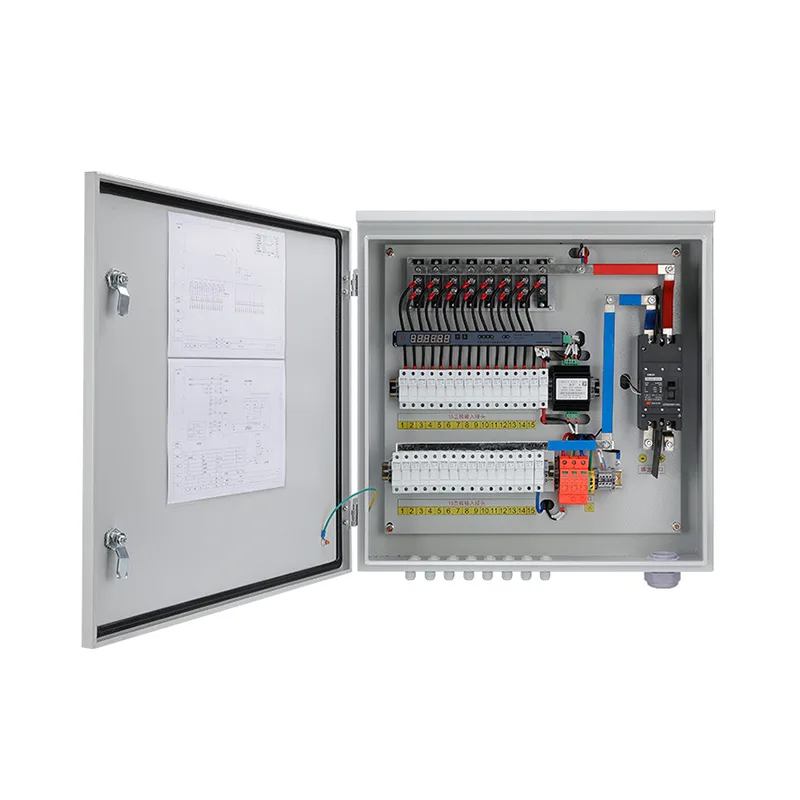

Modulsammensetning

Kjernefunksjoner

Strømsamling: Den fotovoltaiske kombineringsboksen sender ut likestrøm sentralt fra flere fotovoltaiske moduler, noe som reduserer antall likestrømskabler og reduserer systemets kompleksitet og kostnader.

Systembeskyttelse: Kombinasjonsboksen gir overstrøm, kortslutning, omvendt tilkobling og overspenningsbeskyttelse for hver streng og den totale utgangen, og forhindrer feileskalering.

Sikkerhetsisolering: En DC-frakoblingsbryter muliggjør rask frakobling under vedlikehold eller feil, og forbedrer driftssikkerheten.

Driftsovervåking: Hvis en intelligent modell velges, er sanntidsovervåking av strengstrøm, spenning, temperatur og lynbeskyttelsesstatus mulig, noe som letter feillokalisering og ytelsesanalyse.

Hovedtyper

Ulike typer fotovoltaiske (PV) kombinasjonsbokser varierer i installasjonsplassering, spenningsnivå og intelligensnivå i et system, tilsvarende ulike applikasjonsscenarier.

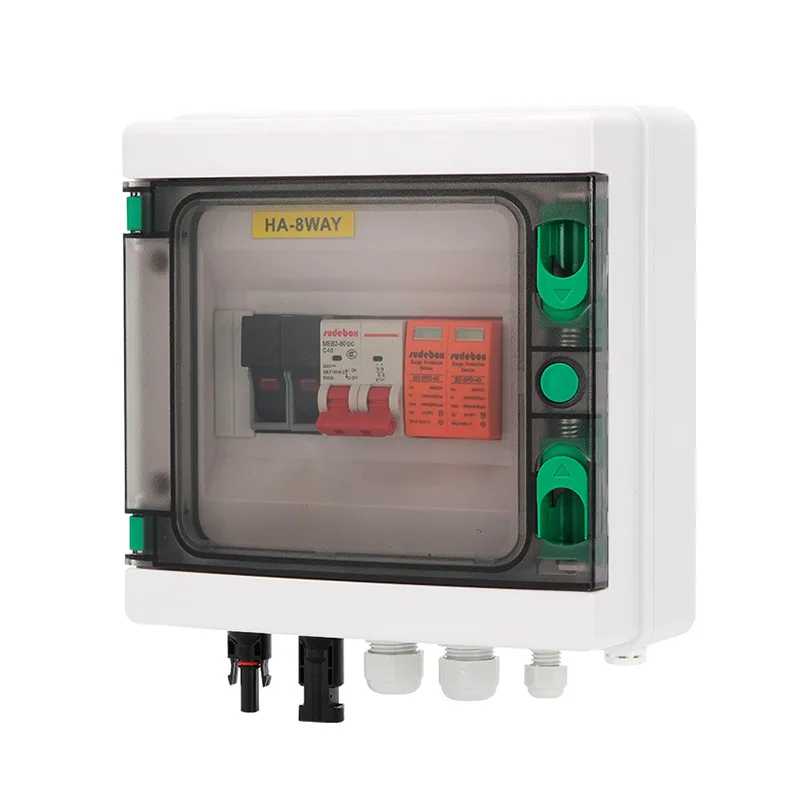

1. DC Combiner Box

Mest vanlig i PV-kraftverk, installert mellom PV-moduler og DC-omformeren.

Funksjon: Kombinerer likestrøm fra flere PV-strenger og sender den ut til en sentralisert omformer.

Kjernekonfigurasjon: Inkluderer likestrømssikringer, likestrømsbrytere og SPD-er.

Gjeldende scenarier: Storskala bakkemonterte kraftverk, sentraliserte PV-systemer.

2. AC Combiner Box

Primært brukt i systemer som bruker strenginvertere. Den er installert mellom AC-utgangssiden av omformeren og opptrappingstransformatoren.

Funksjon: Kombinerer AC-effekten fra flere strenginvertere.

Kjernekonfigurasjon: AC strømbrytere, AC overspenningsvern, frakoblingsbrytere; noen kan også inkludere en energimåler.

Gjeldende scenarier: Kommersielle og industrielle solcelleanlegg på taket, bakkemonterte kraftverk som bruker distribuerte omformere.

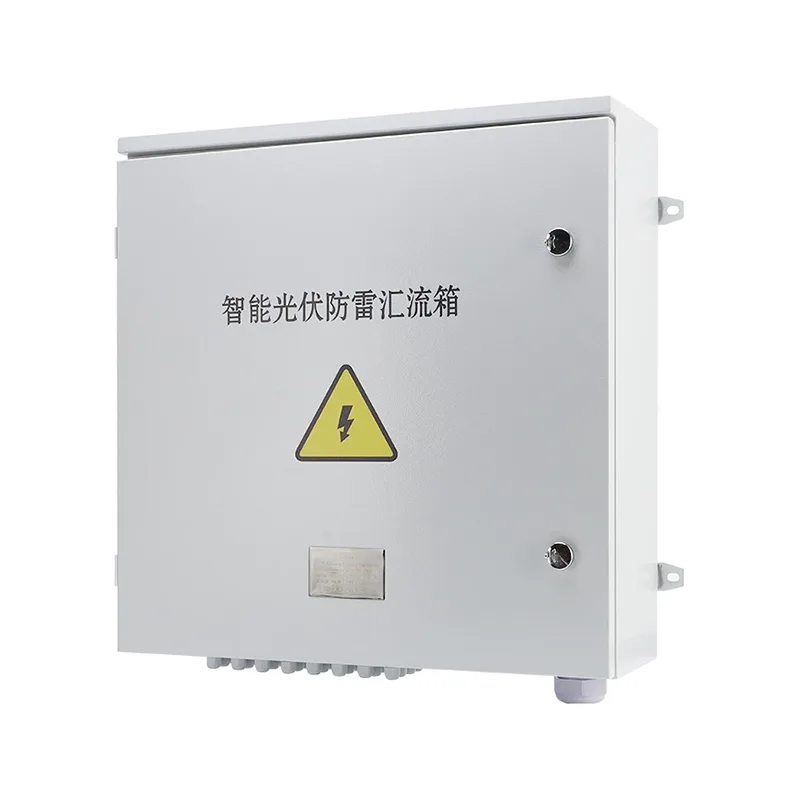

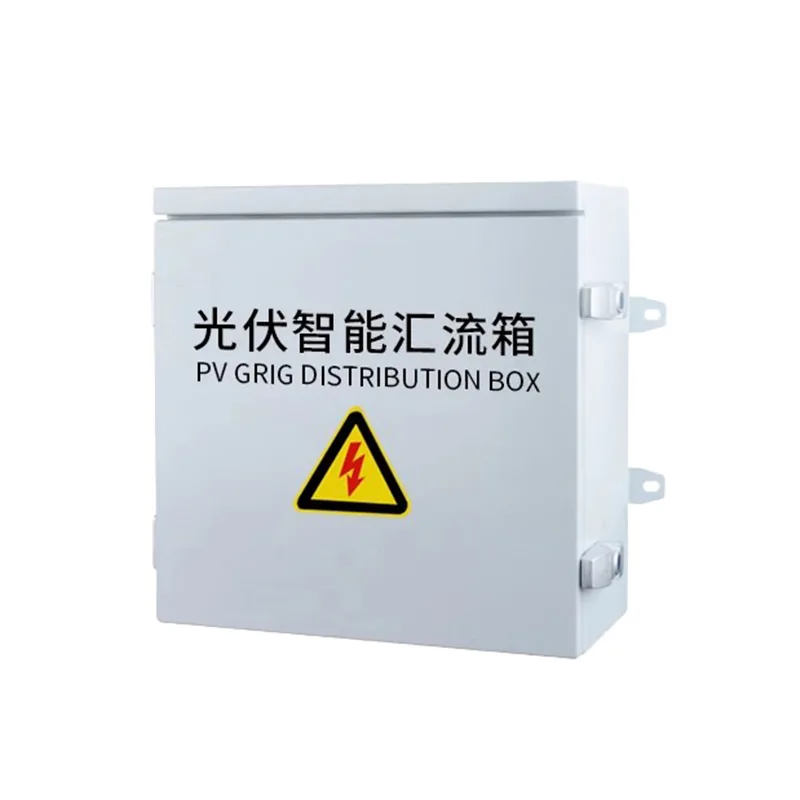

3. Intelligent kombiboks

Denne typen boks legger til en overvåkingsmodul til den grunnleggende kombineringsboksen og er for tiden hovedvalget for mellomstore til store kraftverk.

Funksjoner: I tillegg til å kombinere strøm, kan den overvåke strømmen til hver innkommende linje, total spenning, intern temperatur og overspenningsvernstatus i sanntid.

Tekniske fordeler: Gjennom dataopplasting kan vedlikeholdspersonell eksternt bestemme hvilke solcellepaneler som er skyggelagt eller skadet, noe som muliggjør nøyaktig vedlikehold.

Garanti og ettersalgsservice

Shangming Factory gir kvalitetssikring, nærmere bestemt 1 års garanti for tilpassede produkter og 2 års garanti for standardprodukter. Garantien dekker materialdefekter i kabinettet, komponentfeil (ved normal bruk) og problemer med produksjonsprosessen. Skader forårsaket av feil installasjon, misbruk, naturkatastrofer eller uautoriserte modifikasjoner dekkes ikke.

Ved ettersalgsproblemer vil vi håndtere dem i henhold til følgende prosess: Rapporter problemet (gi bilder/videoer av feilen og bestillingsnummer) → Teknisk team svarer innen 4 timer → Fjerndiagnose (gratis veiledning om justering av parametere eller utskifting av små komponenter; gratis reservedeler innen garantiperioden) → Hvis problemet ikke kan løses på stedet, vil produktet bli løst på stedet eller håndtering av motoren, reparasjon/erstatning (kostnader innenfor garantiperioden dekkes av oss); i nødstilfeller kan erstatningsprodukter leveres først for å minimere kundetap.
