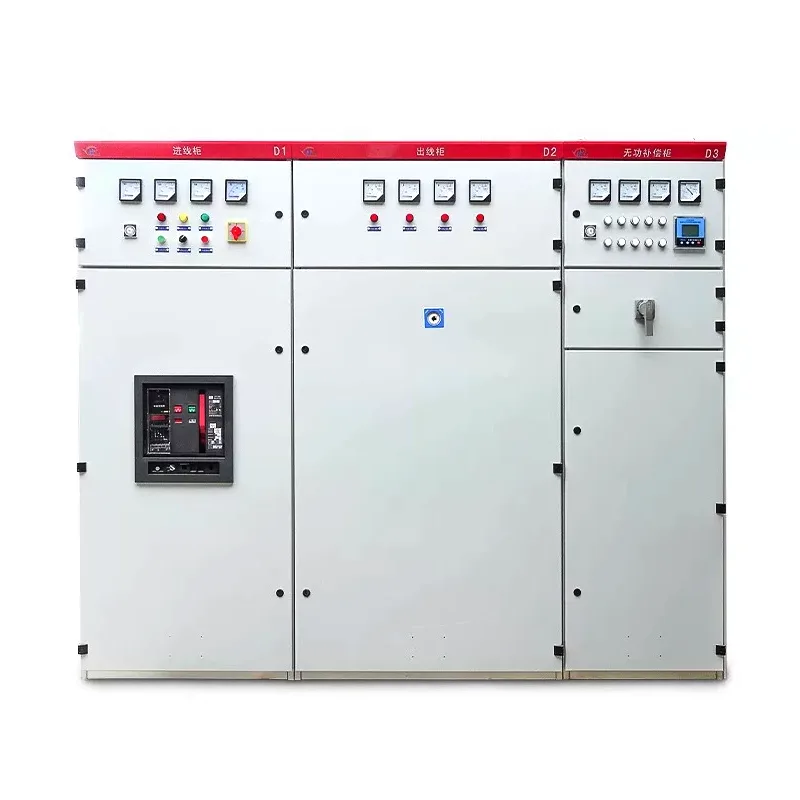

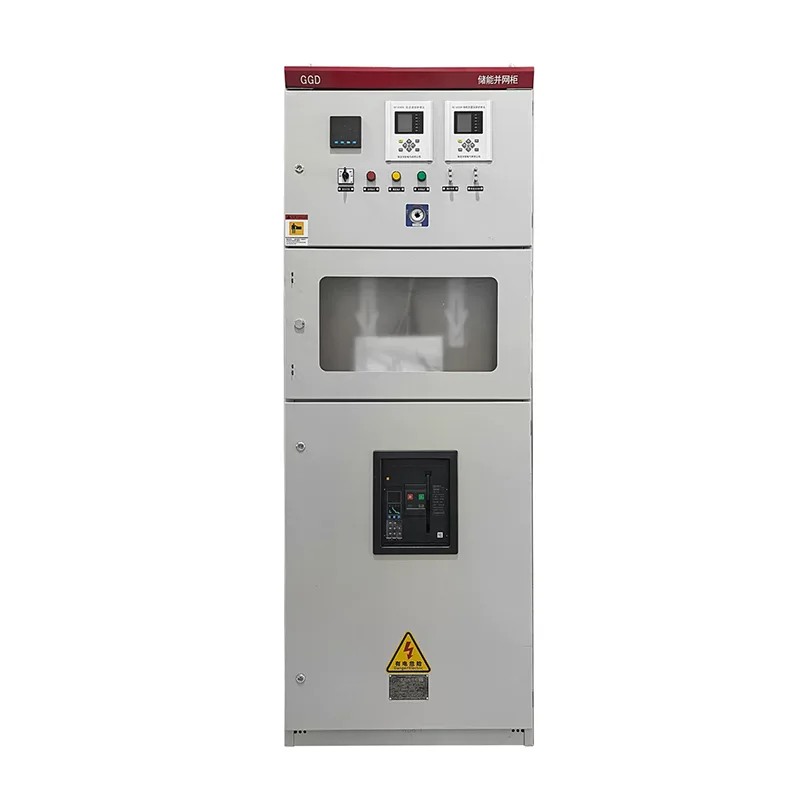

GGD AC Lavspenningsbryter

GGD AC Low Voltage Switchgear er en mye brukt lavspent komplett kraftfordelingsenhet. Den kan skryte av høy pålitelighet, enkel installasjon og vedlikehold, og en konkurransedyktig pris, noe som hjelper deg med å spare kostnader. Velg Shangming som din leverandør med tillit og motta bekymringsfri one-stop service.

Hva er GGD AC lavspenningsbryter?

GGD AC lavspenningsbryter er et modent og mye brukt lavspent AC-fordelingsutstyr, ofte brukt som hovedkraftdistribusjons- eller underdistribusjonsutstyr i kraftdistribusjonssystemer. Det er også et produkt som Shangming kan levere i bulk.

GGD er en vanlig og moden lavspenningskoblingsmodell. "Lavspenning" indikerer at dette produktet brukes til lavspent strømfordeling som AC 380V/400V. Den integrerer effektbrytere, samleskinner, beskyttelses- og kontrollkomponenter for å sikre sikker og stabil drift av kraftfordelingssystemet.

Tekniske funksjoner

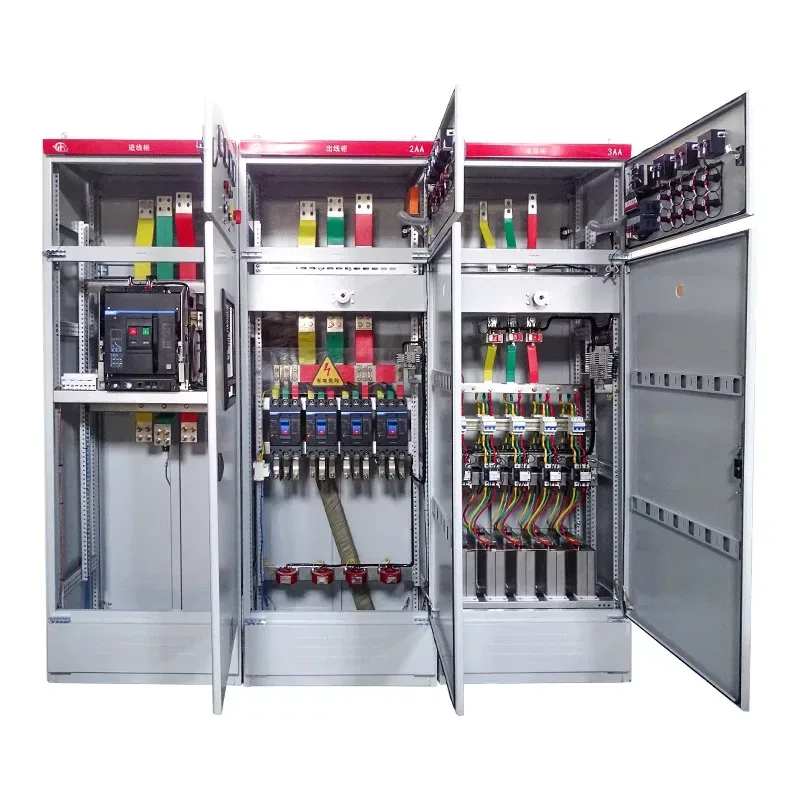

Skapstruktur: GGD AC lavspenningsbryterutstyr har en generell kabinettdesign, satt sammen ved hjelp av kaldformede stålseksjoner gjennom delvis sveising. Dette resulterer i et skap med høy stivhet og bæreevne.

Modulær design: Skaprammekomponenter og spesialtilbehør leveres av et undersenter av stålseksjoner, noe som sikrer høy presisjon og kvalitet på skapet.

Varmeavledningssystem: Skapet har varierende antall ventilasjonshull både øverst og nederst. Når de elektriske komponentene inni genererer varme, stiger varm luft og slippes ut gjennom de øvre sporene, mens kjølig luft fylles på gjennom de nedre sporene, og danner en naturlig luftstrøm.

Beskyttelsesgrad: Standardkonfigurasjonen er vanligvis IP30. IP40 kan tilpasses for å møte miljøkrav. Vennligst kontakt Shangming for detaljer; vårt tekniske team vil gjennomføre en forhåndstilpasningsanalyse.

Hvorfor velge GGD AC lavspenningsbryter?

Økonomi: Sammenlignet med uttrekkbart bryterutstyr, har GGD AC lavspenningsbryter en enklere struktur, og eliminerer komplekse skuffelåsemekanismer og dyre koblinger, noe som resulterer i en 30–50 % lavere kostnad. Videre er komponentene svært allsidige, og reservedeler er lett tilgjengelige.

Intuitiv drift og vedlikehold: GGDs faste struktur gjør alle tilkoblingspunkter og ledninger lett synlige, noe som letter inspeksjoner. Sammenlignet med den potensielle risikoen for dårlig kontakt eller lysbue i skuffe-type bryterutstyr, gir faste bolt-festede forbindelser høyere pålitelighet over langvarig drift.

Høy bruddkapasitet: Nominell kortslutningsbrytestrøm opp til 50kA.

God dynamisk og termisk stabilitet: Dette bryterutstyret tåler mekanisk påkjenning og termisk sjokk som genereres av kortslutningsstrømmer.

Applikasjonsscenarier

Den høye kostnadseffektiviteten og den modne teknologien til GGD AC Low Voltage Switchgear er årsakene til at mange kunder velger dem. Prosjekter der vi har samarbeidet oftest inkluderer:

Nettstasjoner og kraftverk: GGD kan brukes til strømkonvertering i AC 50Hz kraftsystemer med en nominell driftsspenning på 380V.

Industribedrifter: Ansvarlig for kontroll, kraftdistribusjon og belysning av store motorer.

Bygninger: Hovedfordelingsrom i næringskomplekser og boligområder.

Kondensatorkompensasjon: Vanligvis brukt for reaktiv effektkompensasjon i kraftsystemer, det vil si kompensasjonsskap av typen GGD.

Bestillingsinformasjon

Hvis du er sikker på at du trenger å bestille GGD-skap, vennligst kontakt Shangming umiddelbart og oppgi følgende informasjon:

Hovedkretsdiagram (enkeltkrets): Vi må bestemme utformingen av de interne strømbryterne og samleskinnene.

Hjelpekretsdiagram (andre krets): Kontrolllogikk, indikatorlamper og instrumentkrav.

Komponentliste: Om du spesifiserer et bestemt merke av strømbryter, som Schneider, ABB, Chint, etc.

Skapfarge: Standard er lys grå (RAL 7035), kan tilpasses.

FAQ

Spørsmål: Hvilken størrelse effektbryter kan installeres i et GGD-skap?

A: GGD-skap har svært høy bæreevne. Hovedinnkommende linje kan romme universalbrytere opp til 3150A eller til og med 4000A. Utgående ledninger kan fleksibelt tilrettelegges med formstøpte automatsikringer etter krav.

Merk: Når du tilpasser, må du spesifisere samleskinnespesifikasjonene hos oss for å sikre at kobberskinnens tverrsnittsareal oppfyller kravene til temperaturstigning for merkestrømmen.

Spørsmål: Hvor effektivt er dette skapet for å forhindre støv og fuktighet?

A: Standard GGD-skapet har en IP30-beskyttelsesgrad.

I støvete fabrikker eller fuktige kjellere kan klassifiseringen økes til IP40 ved å legge til tetningslister og beskyttelsespaneler.

Men siden den er avhengig av naturlige ventilasjonskanaler, vil en for høy IP-vurdering påvirke varmespredningen; det må foretas en balanse mellom beskyttelse og varmeavledning.

Spørsmål: Er samleskinnene inne i GGD-skapet lagt horisontalt eller vertikalt?

A: GGD-skap bruker vanligvis et horisontalt samleskinnearrangement på toppen.

Denne utformingen forbedrer ikke bare den dynamiske stabiliteten til skapene, men letter også horisontal tilkobling av flere GGD-skap.
