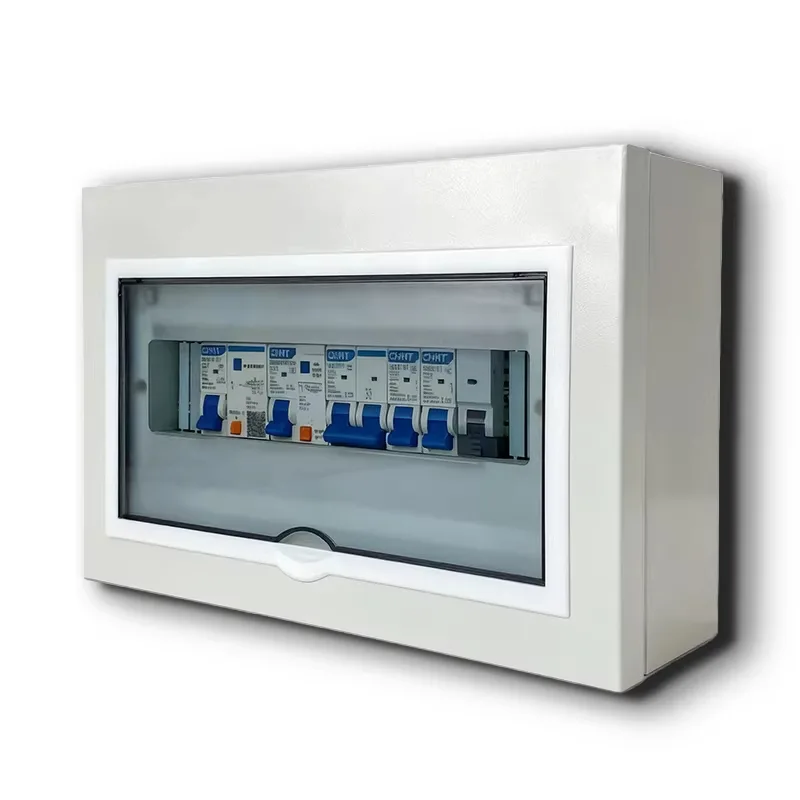

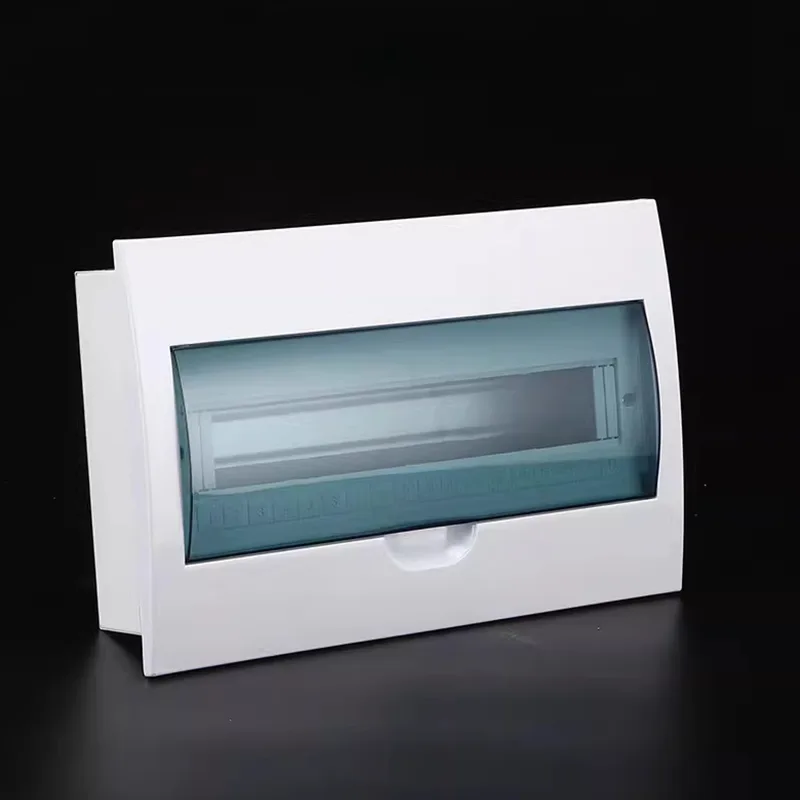

Kompakt Multi-Circuit distribusjonsboks kabinett

Shangming er en profesjonell produsent av kompakte multi-krets distribusjonsboksskap, som tilbyr fabrikkdirekte salg og tilbyr tilpassede løsninger og omfattende ettersalgsservice. Dette produktet er egnet for miljøer med begrenset installasjonsplass, med en kompakt størrelse og intern kretsoppsett med høy tetthet, som muliggjør sikker flerkretsstrømfordeling i trange områder og eliminerer behovet for flere eksterne enkeltkretsbokser.

Kjernefordeler

Hvis du ønsker miniatyrisert, modulær og intelligent strømfordeling for prosjektet ditt, er kompakte flerkretsfordelingsbokser mer egnet enn tradisjonelle enkeltkretsbokser eller store distribusjonsskap.

1. Plassbesparende

Kompakte distribusjonsbokser har et tynt design, med en standarddybde på bare 70–100 mm, som enkelt kan bygges inn i lette skillevegger, møbelbakpaneler, utstyrshus eller smale elektriske sjakter, og tar minimalt med plass.

Innenfor trange rom sparer den høye kretstettheten, med integrering av 8–24 automatsikringer, over 60 % av installasjonsplassen sammenlignet med å distribuere flere enkeltkretsbokser.

Om nødvendig kan vi tilpasse konfigurasjoner som støtter parallell utvidelse, slik at horisontale kombinasjoner kan danne distribusjonsenheter med større kapasitet.

2. Sikkerhet

Shangmings distribusjonsboksskap er laget av metall av høy kvalitet, med alternativer for galvanisert stål eller 304 rustfritt stål, som effektivt undertrykker spredningen av brann.

Hver krets er utstyrt med uavhengig overbelastnings- og kortslutningsbeskyttelse, noe som sikrer presis feilisolering.

Bred IP-beskyttelsesgradsdekning:

Innendørs bruk: IP20–IP40, beskytter mot fingerkontakt og faste fremmedlegemer.

Utendørs eller fuktig miljø Bruk: IP54 metallhus, støvtett og sprutsikkert, egnet for bad, balkonger, utendørs utstyrsbokser, etc.

3. Enkel installasjon og vedlikehold

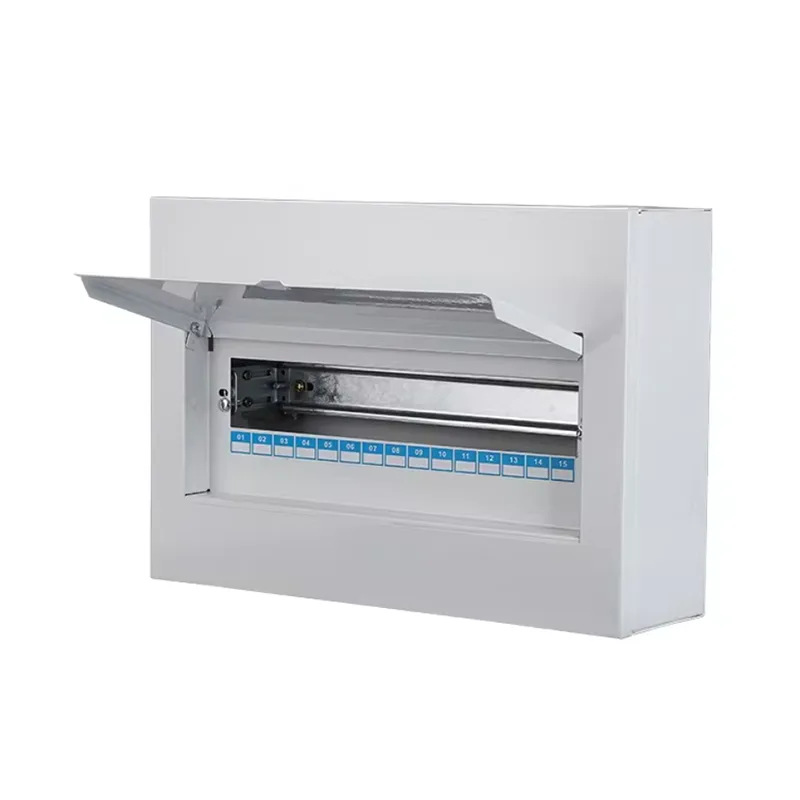

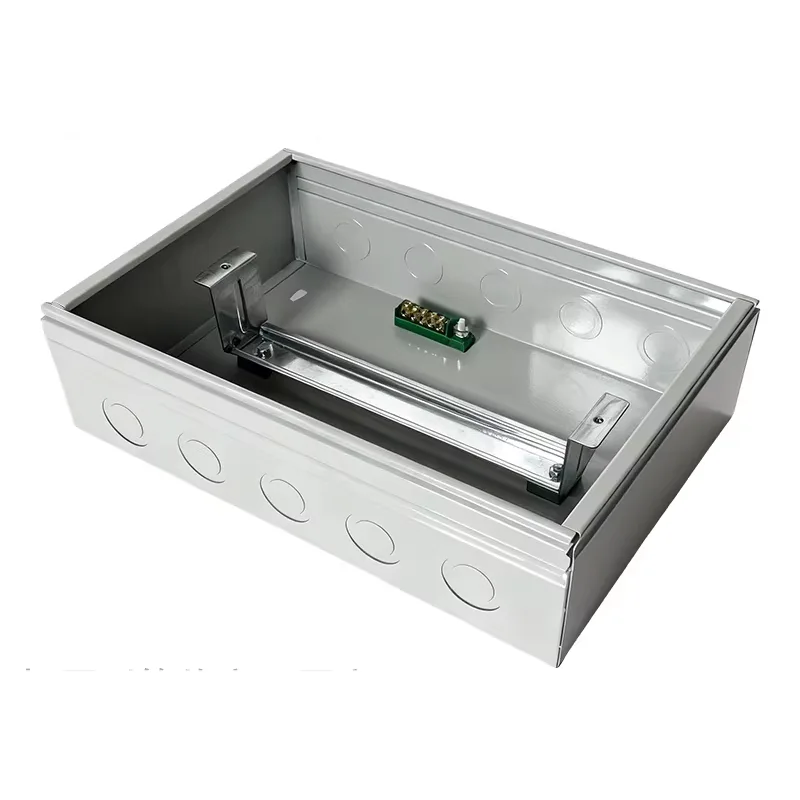

Compact Multi-Circuit Distribution Box kabinett leveres forhåndsinstallert med standardiserte DIN-skinner. Vi bruker hovedstrømbrytere (Schneider Electric, ABB, etc.) for direkte montering, noe som eliminerer behovet for boring eller skruer.

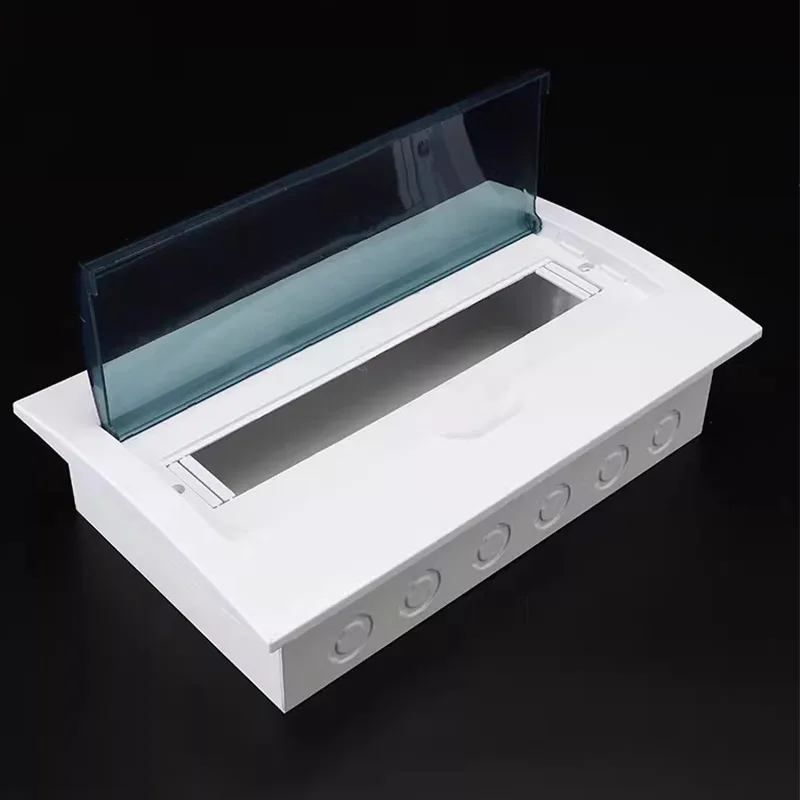

Φ20/25 mm knockout-hull er gitt på toppen, bunnen og baksiden for flerveis kabelinngang og -utgang, med plass til forskjellige ledningsbaner.

Døren bruker en snap-on eller hengslet design, som tillater åpning med én hånd. Kretsmerkingsområder finnes på innsiden av døren eller panelet, som støtter trykte eller håndskrevne merknader.

4. Full tilpasning tilgjengelig

Tilgjengelige materialer: Jern, galvanisert plate, 201 rustfritt stål, 304 rustfritt stål.

Ikke-standard størrelsesstøtte: Vi tilbyr full tilpasning av bredde, høyde og dybde for å matche spesialutstyrsåpninger eller bygningsveggtykkelser.

Funksjonelle moduler: Kan forhåndsinstalleres med overspenningsvern, smartmålere, fjernkontrollmoduler, USB-uttak, etc.

Utseendetilpasning: Støtter RAL-fargespraying, finish i børstet rustfritt stål og logotrykk, integrert i avanserte interiørdesignstiler.

Hvordan bestemme det nødvendige antallet kretser?

Du kan støte på dette spørsmålet under utvelgelsesprosessen. Shangming gir en tre-trinns metode for innledende vurdering.

1. Del kretser etter funksjonsområde

Dette er den mest grunnleggende statistiske metoden. En standard moderne konfigurasjon anbefaler vanligvis å skille høyeffektsenheter fra generelle elektriske kretser:

● Lyskretser: Minst 1-2 kretser anbefales, kontrollert etter område for å unngå kortslutning i ett område som forårsaker mørke i hele huset.

● Generelle utsalgssteder: Tildel i henhold til antall rom, vanligvis en krets for hver 3.-5. rom.

● Dedikerte høyeffektskretser: Dette er avgjørende. Klimaanlegg, varmtvannsberedere, ovner, oppvaskmaskiner, tørketromler, etc., med en effekt ≥1,5kW, må hver oppta en uavhengig krets.

● Kjøkken og bad: På grunn av det fuktige miljøet og konsentrerte apparater, anbefales det å installere en separat jordfeilstrømkrets (RCD).

2. Beregn modulbredde

Vi bruker "Way" eller "Module" for å måle kapasitet.

1 modul = 18 mm (dvs. bredden på en enpolet strømbryter MCB).

RCCB/RCBO: Opptar vanligvis 2 moduler, dvs. 36 mm.

Hovedbryter: Opptar vanligvis 2-4 moduler.

Beregningsformel: Totalt nødvendige moduler = (Antall enkeltpolede brytere x 1) + (Antall dobbeltpolede/residualstrømbrytere x 2) + (Hovedbryter x 2/4)

3. 20 % reservasjonsprinsipp

Fyll aldri distribusjonsboksen helt; å gi rom for fremtidig utvidelse er en industristandard. Så hvorfor forlate rommet?

Fremtidig utvidelse: Når du legger til overvåking, smarthussystemer eller nye apparater i fremtiden, trenger du ikke å bytte ut hele boksen.

Varmespredningsplass: I en kompakt flerkretsboks hjelper reservert plass luftkonveksjon, og reduserer risikoen for at strømbrytere utløses på grunn av overoppheting.

Anbefaling: Hvis du regner ut at du trenger 10 kretser, velg en 12-krets boks; hvis du regner ut at du trenger 18 kretser, velg en 24-krets boks.

Typisk scenarioreferansetabell

Shangming Electric støtter ditt presise modellvalg. Vi tilbyr:

Gratis konsultasjon om kretsoppsett: Send oss ​​utstyrslisten din, så vil vi anbefale passende kapslingsmodeller.

Flere modulære kombinasjoner: Standardstørrelser inkluderer 12, 18, 24 og 36 moduler; ikke-standard tilpasning støttes også.

Forhåndsinstallert DIN-skinne + effektbryteralternativ: Forhåndsmontert i henhold til kretsplanen din, klar til bruk ved ankomst.
