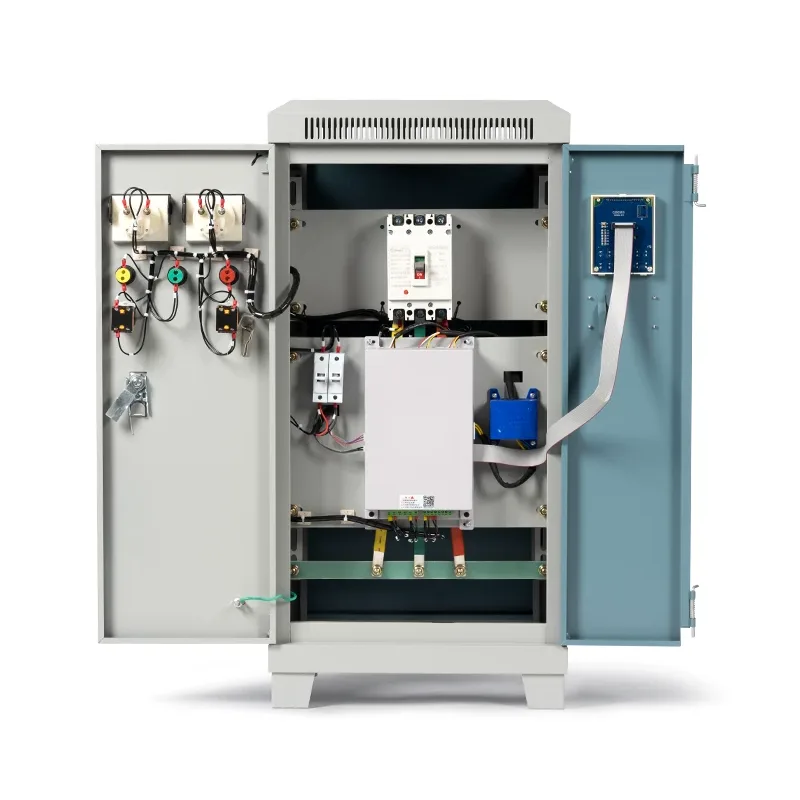

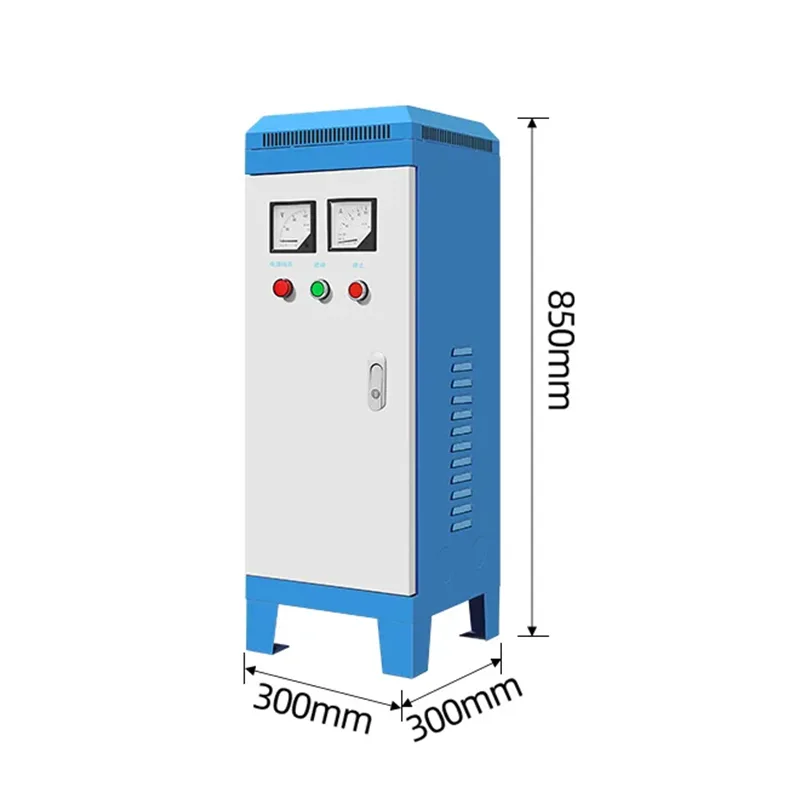

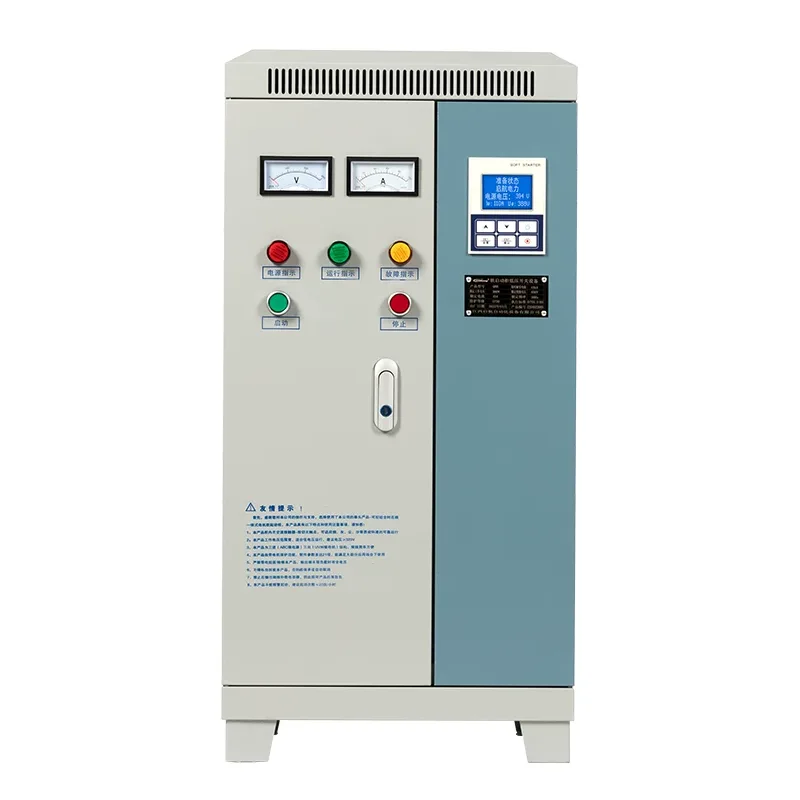

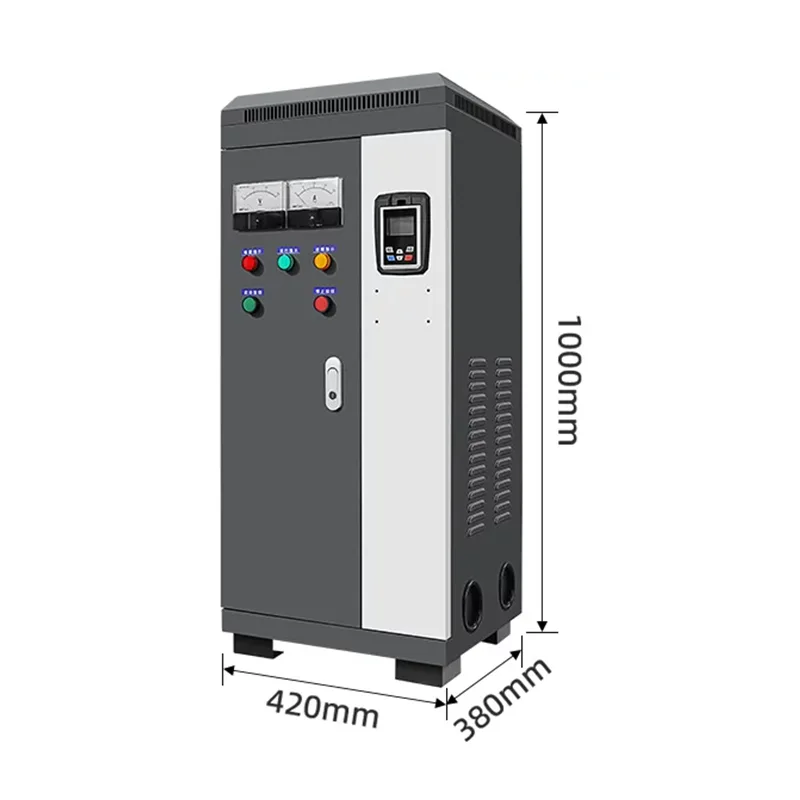

Lavspent mykstarter Strømfordelingsskap

Shangming er en produsent og leverandør av lavspente Soft Starter Power Distribution Cabinets fra Kina. Dette høyytelsesutstyret av høy kvalitet utfører ikke bare konvensjonelle kraftfordelingsfunksjoner, men kontrollerer også motorens startstrøm og dreiemoment gjennom mykstartteknologi, som reduserer elektriske og mekaniske støt.

Hvorfor er det nødvendig med et distribusjonsskap med lavspent mykstarter?

Tradisjonell fullspenningsstart byr på to store problemer:

Strømstøt: Startstrømmen kan nå 5-7 ganger merkestrømmen, noe som lett forårsaker et plutselig fall i nettspenningen, påvirker annet utstyr på samme linje, og til og med får strømbrytere til å utløse feil.

Mekanisk slitasje: Det enorme øyeblikkelige dreiemomentet kan ha enorm innvirkning på motoraksler, remmer, reduksjonsrør eller vannpumpeledninger, noe som forkorter utstyrets levetid.

Men hvis du velger vårt lavspente mykstarter distribusjonsskap, kan du kontrollere spenningen gjennom tyristorer, slik at motoren jevnt kan stige fra null spenning til nominell spenning. Startstrømmen er vanligvis begrenset til ca. 2-3 ganger merkestrømmen.

Arbeidsprinsipp

Under oppstartsfasen endrer lavspennings softstarter-strømfordelingsskapet ledningsvinkelen til tyristorene, og øker gradvis spenningen som påføres motoren, noe som gir en jevn start.

Etter oppstart kobles bypass-kontaktoren inn, og mykstarteren går inn i hviletilstand. Ved stopp kontrollerer den også spenningen for å gradvis reduseres, og forhindrer vannslagseffekter forårsaket av plutselig avstenging.

Hvis en mykstarter ikke brukes og en tradisjonell motor brukes i stedet, kan den plutselige økningen i strømmen under oppstart føre til ulike problemer som spenningsfall, utstyrspåvirkning, nettfluktuasjoner og mekanisk slitasje.

Tekniske parametere

Applikasjonsscenarier

Lavspente mykstarter-fordelingsskap er ideelle for applikasjoner med stor motoreffekt, følsomme for startsjokk, og hvor det stilles krav til utstyrets levetid og stabilitet i strømnettet. Vi har også levert dette produktet til kunder i mange forskjellige bransjer.

Installasjon og første igangsettingstrinn

Før installasjon, sørg for at fordelingsrommet har tilstrekkelig plass til å romme lavspennings-strømfordelingsskapet for mykstarter, med en driftspassasje (anbefalt bredde ≥ 1,2 m). Installasjonsområdet skal ha et jevnt gulv, og fundamentkanalens stål skal være forsvarlig sveiset og jordet.

Under installasjonen, bekreft om kabelinngangen/-utgangen er bunn-inn/bunn-ut eller top-in/top-out, og planlegg kabelgrøften eller kabelrennen på forhånd. For mykstarterskap >110kW kreves det en tvungen luftkjøling.

Under første gangs igangsetting må du bekrefte at skapet er uskadet, at malingen er intakt og at merkingene er tydelige.

Kontroller deretter de elektriske koblingene, og kontroller hver primærkretsledning for å sikre at det ikke er løse koblinger eller feil koblinger.

En fem-bevis forriglingstest er også nødvendig, som bekrefter normal drift av hvert forriglingspunkt. Simuler kortslutninger og overbelastninger ved å bruke den integrerte beskyttelsesenheten for å verifisere nøyaktigheten til beskyttelseshandlingene.

Hvis det er et sekundært system, verifiser normal drift av RS485 eller andre kommunikasjonsgrensesnitt.

Til slutt, utfør flere oppstartstester under ubelastede forhold, og juster oppstartsparametrene til optimale innstillinger.
