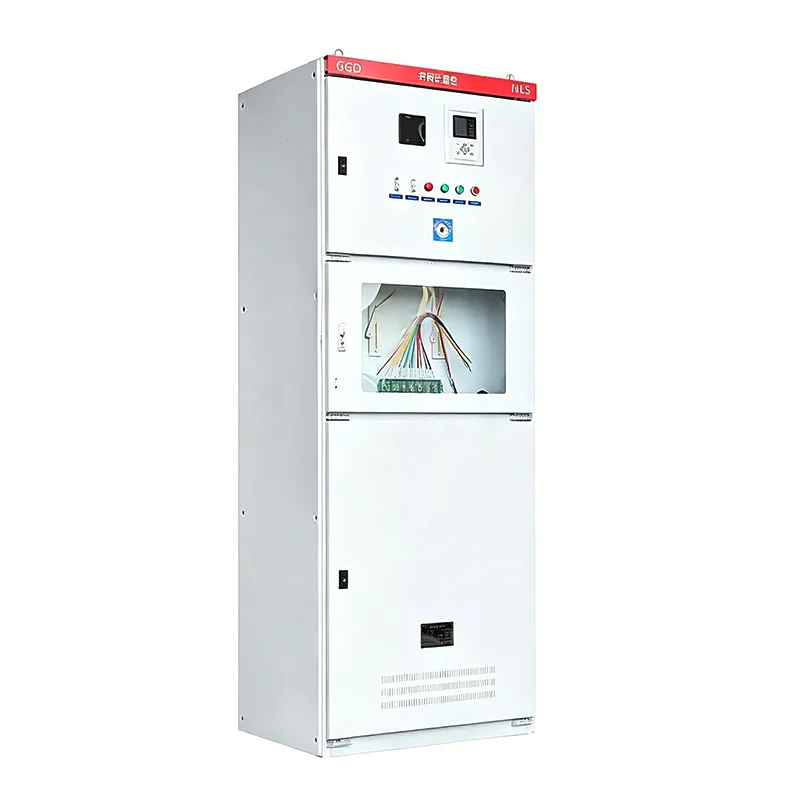

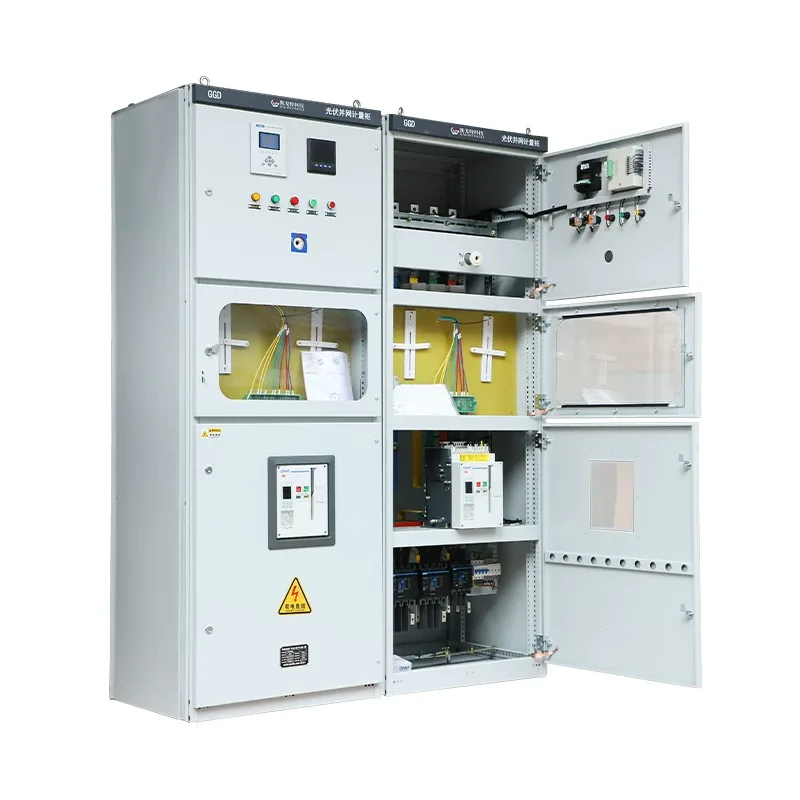

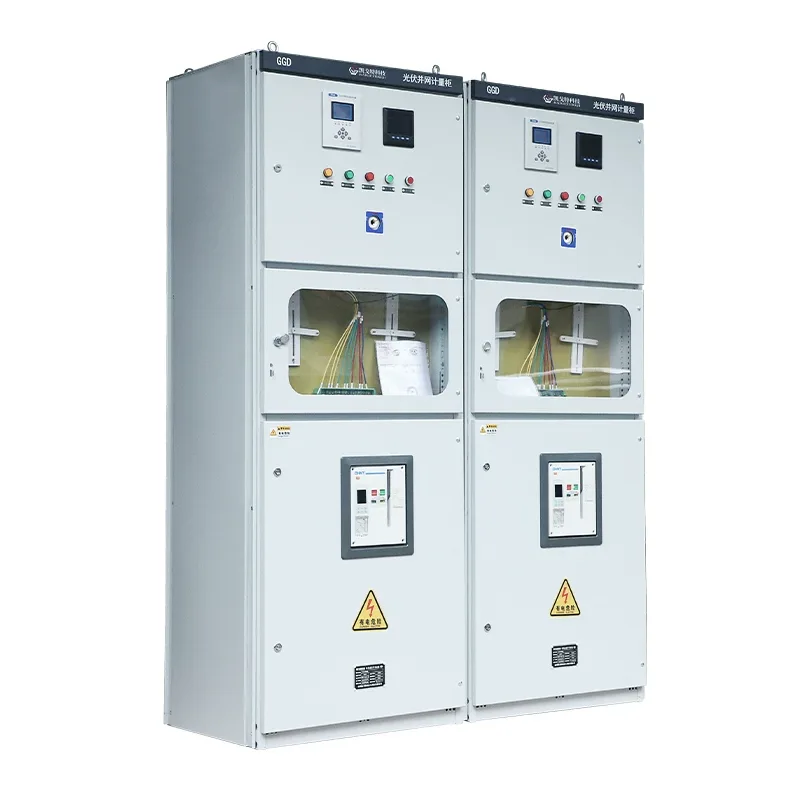

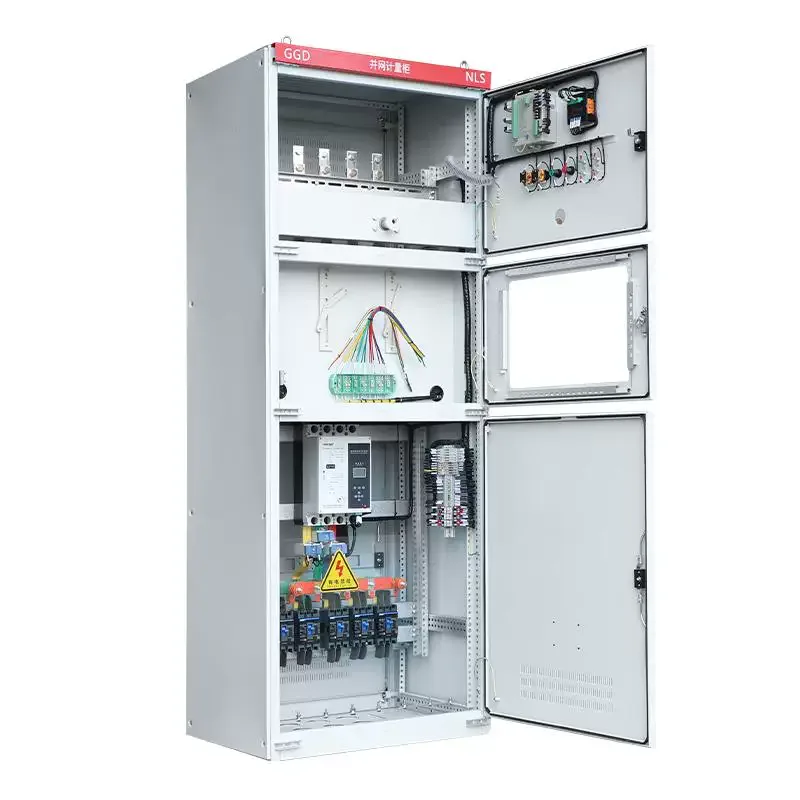

Fotovoltaisk netttilkoblet kabinett

Fotovoltaiske netttilkoblede skap spiller en avgjørende rolle i beskyttelse, måling, isolasjon, anti-øying og datautveksling. De er designet og produsert av den profesjonelle produsenten Shangming. Vi tilbyr en garanti og vil gi fullstendig dokumentasjon og sertifisering med bestillingen din.

Hva er funksjonene til et fotovoltaisk netttilkoblet kabinett?

Strømsamling: Det PV-netttilkoblede kabinettet samler vekselstrømutgangen fra en eller flere strenginvertere.

Sikkerhetsisolering: Når nettet er under vedlikehold eller PV-systemet feiler, kobler det fysisk fra strømforsyningen via strømbrytere eller brytere, noe som sikrer sikkerheten til personell og utstyr.

Beskyttelsesfunksjoner: Det PV-netttilkoblede kabinettet har beskyttelse mot overstrøm, overspenning, underspenning og frekvensavvik. Det viktigste er at den har anti-øybeskyttelse, som automatisk kobler fra nettets tilkoblingspunkt når hovednettet ikke klarer å forhindre omvendt kraftoverføring og potensielt elektrisk støt for vedlikeholdspersonell.

Måling og overvåking: Utstyret har en innebygd strømmåler, typisk en toveismåler, som registrerer både elektrisitet som genereres og forbrukes.

Forskjellen mellom et fotovoltaisk netttilkoblet skap og en fotovoltaisk kombiboks

Forholdsregler ved installasjon

Ved montering av et solcellenetttilkoblet skap bør det monteres så nært som mulig til transformator eller hovedfordelingsskap. Kortere kabler gir mindre spenningsfall. Hvis kabelen er for lang, vil spenningen ved nettforbindelsespunktet stige under maksimal kraftproduksjon, og utløse omformerens overspenningsvern og forårsake hyppig utløsning.

For utendørs netttilkoblede bokser er installasjon i direkte sollys strengt forbudt. Høye temperaturer kan føre til at effektbryteren termisk utløses, noe som fører til falsk utløsning. Vi anbefaler å velge en plassering på nordveggen i en bygning eller installere en parasoll.

Sørg for at det er minst 800-1000 mm betjeningsplass igjen foran skapet for å sikre at operatøren raskt kan vri frakoblingsbryteren i en nødsituasjon.

FAQ

Spørsmål: Hvorfor utløses strømbryteren i det netttilkoblede skapet uventet under toppstrømproduksjon ved middagstid?

A: Årsaker som skal undersøkes:

Nettoverspenning: Dette er den vanligste årsaken. Solenergiproduksjonen er sterkest ved middagstid, og hvis det omkringliggende strømforbruket er lavt, vil spenningen på nettforbindelsespunktet heves. Når spenningen overstiger beskyttelsesgrensen som er satt av det netttilkoblede skapet, vil skapet automatisk utløses.

Temperaturutløsning: Dårlig varmeavledning i netttilkoblet skap. Høy strøm ved middagstid fører til at den interne temperaturen i skapet blir for høy, noe som fører til feil i effektbryterens termiske beskyttelse.

Upassende innstilling: Strømbryterens innstillingsstrøm er for nær vekselretterens maksimale utgangsstrøm.

Løsninger: Sjekk spenningsregistrene. Hvis nettspenningen er for høy, kontakt strømforsyningskontoret for å senke transformatorkranen eller justere beskyttelsesinnstillingene.

Spørsmål: Hva er konsekvensene hvis overspenningsvernet i det netttilkoblede skapet er defekt og ikke byttes ut?

A: Det vil ikke påvirke kraftproduksjonen på kort sikt, men det vil miste lynbeskyttelsen. Solkraftverk er for det meste plassert på åpne hustak, hvor lyninduksjon er ekstremt hyppig. Ved indusert lyn kan høyspenning direkte trenge inn i det netttilkoblede kabinettet og komme inn i omformeren, noe som forårsaker at komponenter verdt hundretusenvis av yuan brenner ut.

Vi anbefaler at hvis SPD-statusvinduet blir rødt, må det skiftes ut umiddelbart.

Spørsmål: Kan et vanlig lavspentdistribusjonsskap brukes til å erstatte det dedikerte fotovoltaiske netttilkoblede skapet?

A: Nei, den kan ikke erstattes direkte. Vanlige distribusjonsskap mangler toveis måling, anti-øybeskyttelseslogikk og underspenningsutløsningsfunksjonalitet.

Strømforsyningsbyrået vil fokusere på å inspisere disse solcellespesifikke komponentene under aksepttesting. Hvis en tvungen erstatning foretas, vil prosjektet mislykkes.
