ES femdelt profilstrømfordelingsskap

Shangming, fra Yueqing, Wenzhou, Kina, er en profesjonell produsent av ES Five-Fold Profile Power Distribution Cabinets. Vi velger høyfaste kaldvalsede stålplater og bearbeider dem til dette produktet gjennom fem kontinuerlige bøyeprosesser. Dørpanelet er høyt fra bakken, noe som gjør installasjon og vedlikehold praktisk. Vi tilbyr også forskjellige spesifikasjoner og størrelser som du kan velge mellom, og tar gjerne imot tilpassede design basert på dine tegninger.

Send forespørsel

produktbeskrivelse

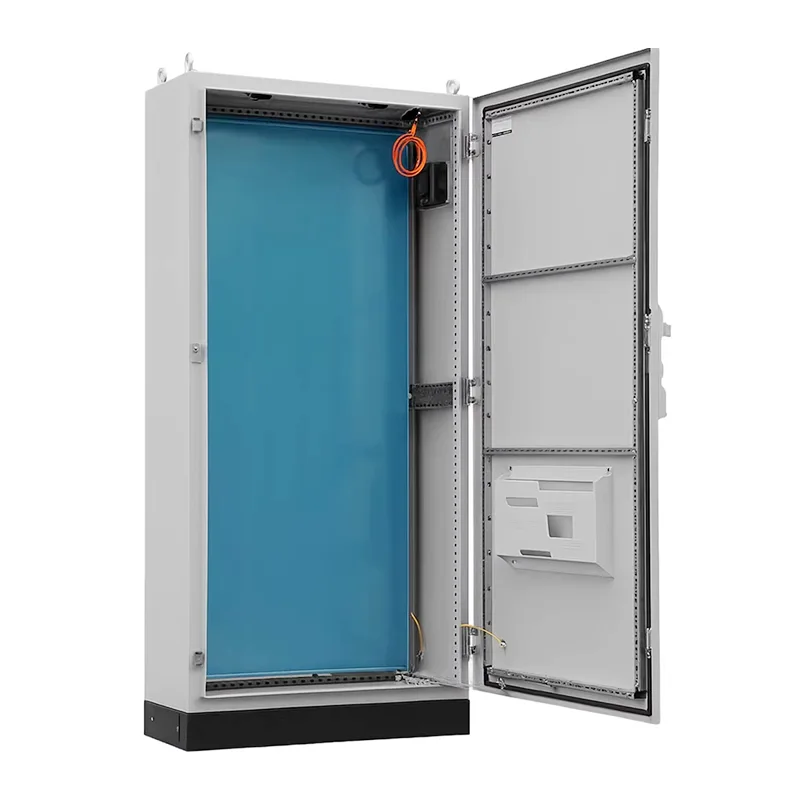

ES Five-Fold Profile Power Distribution Cabinet er et pålitelig produkt med høy styrke og IP55 beskyttelsesklassifisering. De tettpakkede 25 mm modulære hullene på rammen sikrer installasjonsfleksibilitet og allsidighet. Dette produktet er levert av den kinesiske produsenten Shangming. Vi støtter ikke-standard tilpasning og kan tilby komplette løsninger og konkurransedyktige priser.

Kjerne strukturelle funksjoner

ES fem-folds profil kraftfordelingsskaps hovedlastbærende ramme gjennomgår fem presise bøyninger, og danner et femdelt profilskjelett. Denne multi-bøyde designen forbedrer ikke bare den langsgående bæreevnen til stålplaten, men skaper også en naturlig vannstoppende sporstruktur, som effektivt forhindrer væskelekkasje.

Topp-, bunn- og sidepanelene til skapet er typisk sveiset som en enkelt enhet, noe som resulterer i større stabilitet og vridningsmotstand sammenlignet med boltet montering. Profilene har standard 25 mm avstandshull for standardisert installasjon av interne elektriske komponenter.

Denne strukturen gjør ES femdobbelt kabinett egnet for høykapasitets, multi-krets strømfordelingsbehov, og gir rikelig med intern plass og muliggjør mer effektiv kabling og vedlikehold.

Produktfunksjoner

Shangmings ES femdobbelte distribusjonsskap er tilgjengelig i standard og tilpassede modeller. For prosjektet ditt gir de ikke bare strøm, men gir også et solid grunnlag for et trygt, effektivt og utviklende elektrisk system.

1. Strukturell støtte og bæreevne

Den femdelte profilen er ikke bare det ytre skallet, men også eksoskjelettet til hele skapet. Den femdobbelte bøyeprosessen forbedrer profilens langsgående trykkfasthet, sikrer stabilitet selv etter installasjon av tungt utstyr og forhindrer vridning eller setning.

Det indre av profilen er fylt med standardhull. Kombinert med bjelker og bunnplate kan komponenter fritt arrangeres i det indre rommet, noe som forbedrer utnyttelsen.

2. Miljøvern

Sammenlignet med vanlige distribusjonsbokser gir ES-skapet bedre tetting. På grunn av den spesielle foldede kantstrukturen som dannes ved skapåpningen av den femdelte profilen, strømmer vann langs foldene til utsiden av skapet i stedet for å sive inn i tetningslisten.

Skapet, kombinert med høykvalitets CNC-påførte tetningslister, isolerer effektivt ekstremt fint ledende støv og korrosiv fuktighet, og beskytter isolasjonsytelsen til interne elektroniske komponenter.

3. Integrert termisk styring og varmespredning

Dette produktet er et kontrollskap, anbefalt av Shangming for prosjekter som prioriterer å beskytte komponenter mot utbrenthet.

Den femdobbelte rammen og sidepanelene støtter installasjonen av industrielle klimaanlegg eller varmevekslere med høy effekt uten å forårsake tetningsfeil på grunn av vibrasjoner. Skapets indre struktur fremmer luftkonveksjonssirkulasjon, og forhindrer varmeøyeffekter på toppen av skapet eller i områder med tette komponenter.

4. Sikkerhetsbeskyttelse og menneske-maskin-grensesnitt

Vi har profesjonelle jordingsbolter mellom skapdøren, sidepanelene og skapkroppen, koblet sammen med en gulgrønn tofarget ledning. Hele metallhuset gir pålitelig beskyttelse mot elektrisk støt.

Vi tilbyr tilpasningsmuligheter; du kan velge dørpanel med gjennomsiktig vindu, kombinert med trepunkts forriglingslås, som letter inspeksjon og fysisk hindrer uautorisert personell i å åpne skapet.

Tekniske parametere

Materiale	SUS304 (andre materialmodeller er valgfrie)
Overflatebehandling	Trådtrekking, installasjonsversjonen er galvanisert
Beskyttelsesnivå	IP55 (pressGB4205-1993)
Standard konfigurasjon	Frontdør, bakpanel, installasjonspanel, sidepanelskap, dør lås, tetningslist
Stålplatetykkelse	Ramme: Femfoldsprofil 1,5 mm Dørpanel: 2,0 mm Bakpanel: 1,5 mm Installasjonsplate: 2,5 mm

Størrelse og spesifikasjonstabell

Spesifikasjoner og dimensjoner			Bredde								Høyde								Dybde						Installasjon borde
Bredde	Høyde	Dybde	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Produktapplikasjonsscenarier

Vi anbefaler dette produktet for prosjekter med utfordrende miljøer, som krever uavhengig drift av enkeltenheter og krever høy strukturell stivhet. Du kan kontakte oss når som helst med dine krav for å diskutere og bestemme den spesifikke valgløsningen.

Automatisert kontroll av uavhengig mekanisk utstyr

På grunn av sin integrerte sveisede struktur er ES femdobbelt strømfordelingsskap ideelt for å kontrollere stort utstyr med én enhet.

Typiske tilfeller: Emballasjemaskineri, sprøytestøpemaskiner, CNC-maskinverktøy, kontrollskap for laserskjæremaskiner.

Hvorfor velge det: Stort, uavhengig utstyr som fungerer som en enkelt enhet krever ikke parallell skapdrift. ES-skapets forseglede beskyttelse forhindrer oljetåke og metallstøv i å trenge inn i presisjonskontrolleren.

Pumpestasjoner og vannbehandling

ES femfolds profilstrømfordelingsskap gir større fordeler i fuktige eller sprututsatte omgivelser.

Typiske tilfeller: Utendørs vannpumpekontrollbokser, luftekontrollsystemer i avløpsrenseanlegg, sekundære strømforsyningspumperom.

Hvorfor velge det: Den mekaniske vanntettingsstrukturen dannet av den femdelte profilen, kombinert med selvklebende tetningslister, motstår effektivt regn og fuktighet. Selv i langsiktige miljøer med høy luftfuktighet sørger den integrerte sveisede strukturen for at interne komponenter forblir tørre.

Næringsmiddel- og farmasøytisk industri

Vi anbefaler våre strømfordelingsskap for verksteder som krever hyppig skylling eller ekstremt høye renhetsstandarder. Vi bruker sikre materialer av høy kvalitet og produserer strengt i henhold til nødvendige standarder.

Typiske tilfeller: Styreskap for tappelinje for drikkevarer, strømskap for farmasøytisk emballasje.

Hvorfor velge det: ES-skapet er laget av rustfritt stål og har glatte, avrundede kanter og minimale sveiser, noe som gjør det mindre utsatt for bakterie- eller støvansamling. Overflaten er også motstandsdyktig mot kjemiske desinfeksjonssprayer og høytrykksvannstrålerengjøring.

Gruvedrift, sement og høyvibrasjonsmiljøer

Produktene våre kan også brukes i tunge industriområder som involverer knusing, sikting eller langdistansetransport. Shangmings fabrikk har en 7-trinns kvalitetsinspeksjonsprosess, som sikrer tilstrekkelig produktstyrke.

Typiske tilfeller: Styreenheter for gruvetransportbånd, kontrollpaneler for fôr til sementanlegg, styreskap for mobilt generatorsett.

Hvorfor velge det: Den sveisede strukturen i ett stykke gir utmerket dreiemomentmotstand. Under kraftig vibrasjon eller heising beskytter fem-bøyningsrammen de dyre interne frekvensomformerne og PLS-modulene mot dårlig kontakt eller fysisk skade på grunn av kabinettdeformasjon.
