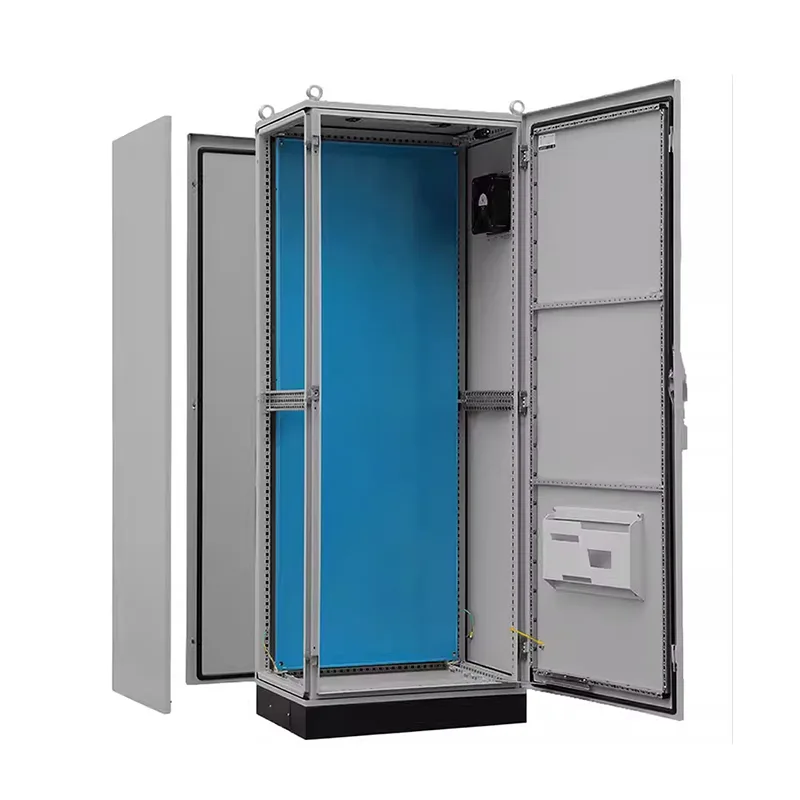

PS ni-folds profilstrømfordelingsskap

PS Nine-Fold Profile Power Distribution Cabinet er avtakbart og enkelt å koble til. Hvis prosjektet ditt krever et komplekst og stort multi-skap system, kan du kontakte Shangming og la oss bli din direkte salgsleverandør. Vi støtter ikke-standard tilpasning.

Tekniske parametere

Bestillingsspesifikasjoner

Produktfordeler

PS Nine-Fold Profile Power Distribution Cabinet har høy styrke og høy pålitelighet, og utvidelse krever ingen kabinettmodifikasjoner. Den har en levetid på over 15 år. I tillegg tilbyr Shangmings produkter andre fordeler, noe som gjør dem til et passende valg.

I. Strukturelle fordeler

PS-skapsøylen gjennomgår ni presisjons CNC-bøyninger, og danner en flerforsterket lukket seksjon. Dette øker bøynings- og torsjonsstivheten med over 40 % sammenlignet med en femdobbelt bøyedesign, noe som gjør at den kan støtte kraftige rammebrytere, tørrtransformatorer og høyeffekts frekvensomformere.

Denne funksjonen gjør produktene våre egnet for miljøer med høy vibrasjon som skipsbygging, gruvedrift og jernbanetransport, og eliminerer risikoen for sprekker i sveisetretthet.

Med 3-4 monteringsoverflater (foran, bak og indre sider), alle forhåndsboret med 25 mm internasjonale standardhull, støtter den DIN-skinner, PLS-bakplan og kraftmoduler i alle høyder og på alle overflater, noe som gir fleksibel layout og tredimensjonal, modulær kabling.

II. Funksjonelle fordeler

Oppsummert integrerer PS-fordelingsskapet strøm-, kontroll- og overvåkingsfunksjoner, og kombinerer hovedinnkommende linjer og grenstrømfordeling, motorkontrollkretser og intelligente enheter, og eliminerer behovet for en separat kontrollboks.

For fremtidige intelligente utvidelsesmuligheter har vi reservert tilstrekkelige grensesnitt og installasjonsposisjoner, som støtter fjernovervåking og muliggjør fremtidig utvidelse og parallellisering etter behov.

Metallpartisjonspaneldesignet undertrykker effektivt virkningen av interferenskilder som frekvensomformere på kontrollsignaler.

III. Effektivitetsfordeler

Som en profesjonell Kina-produsent tilbyr Shangming rask tilpasning og fleksibel respons. Vi støtter bestillinger fra én enhet; ikke-standard størrelser, materialer og beskyttelsesnivåer kan konfigureres etter behov. Under løsningsspesifikasjonen og produksjonsprosessen vil vi gi prøver for din bekreftelse for å unngå omarbeid på stedet

Det 25 mm standardiserte grensesnittet er kompatibelt med vanlige merker som Schneider Electric og ABB; kabelinngangs- og utgangshull er kompatible med internasjonale standardgjennomføringer, noe som sikrer effektiv installasjon og parallellføring.

Ved selve installasjonen bruker PS-skapet alle boltede forbindelser, noe som eliminerer behovet for sveising. Montering på stedet er rask, flere skap kan skjøtes sømløst, og samleskinnetilkobling er praktisk, noe som forkorter byggeperioden med 30 %.

Hvordan tilpasse et distribusjonsskap for dine behov?

Shangming har egen fabrikk og kan levere PS 90% sammenleggbare distribusjonsskap i ulike størrelser. Vi støtter også ikke-standard tilpasning. Vi vil gi deg en omfattende forhåndssalgsanalyse og løsningsspesifikasjon. Du kan også vurdere om løsningen din er egnet for ditt prosjekt basert på følgende forslag:

Trinn 1: Definer kjernekrav

Bruksscenarier: For vannpumpekontroll? Fotovoltaisk kraftkombinator? Produksjonslinje? Datasenter? Utendørs pumpestasjon?

Elektriske parametere: Hva er systemspenningen (220V/380V/480V)? Hovedinngående strøm? Antall kretser? Inkluderer det motorbelastninger?

Kontrollfunksjoner: Er det nødvendig med automatisk start/stopp, fjernovervåking, BA-kobling eller PLS-kontroll?

Installasjonsmiljø: Innendørs/Utendørs? Temperatur/fuktighetsområde? Er det korrosjon, støv eller vibrasjoner?

Beskyttelseskrav: Hvilket beskyttelsesnivå kreves? Er det nødvendig med rustfritt stålmateriale?

Sertifiseringsstandarder: Hvilke standarder må oppfylles?

Vennligst merk: Ved å levere eksisterende tegninger, bilder eller lignende prosjektstudier vil kommunikasjonseffektiviteten vår forbedres.

Trinn 2: Velge riktig skapplattform

Ulike grunnleggende skaptyper dekker ulike behov. Hvis du trenger integrert kraft og kontroll, anbefaler vi PS 90% sammenleggbart distribusjonsskap.

Andre kjernebehov? Kontakt oss nå!

Trinn 3: Løsningsbekreftelse

Shangming gir gratis teknisk støtte, inkludert design av elektrisk skjema, anbefalt rimelig kretsoppdeling, bekreftelse av 3D-struktur, prøvebekreftelse og faktisk intelligent funksjonsintegrasjon for fremtidig bruk og utvidelse.

Etter prøvebekreftelse vil vi arrangere masseproduksjon. Med 5+ automatiserte produksjonslinjer når vår månedlige kapasitet 3000+ enheter. Tilpassede produkter kan leveres innen 20-30 dager, og hastebestillinger vil bli besvart innen 72 timer.

FAQ

Spørsmål: Hva er en ni-fold profil? Hvordan er det bedre enn en vanlig profil?

A: En ni-dobbel profil lages ved å bøye en enkelt stålplate ni ganger inn i skaprammen.

Sammenlignet med fire- eller femdobbelte profiler gir den ni-foldige strukturen betydelig sterkere bøye- og torsjonsmotstand, med et enkelt skap som tåler en statisk belastning på 800kg-1000kg. Profilen er dekket med monteringshull med en avstand på 25 mm fra hverandre, noe som muliggjør installasjon av diverse tilbehør uten boring på stedet.

Spørsmål: Kan PS-skap kombineres i det uendelige? Hvordan garanteres forsegling?

A: Ja. PS-skap kan kombineres horisontalt ved å fjerne sidepaneler og bruke spesialiserte kombinasjonskoblinger.

For å sikre beskyttelsesgraden, må en dedikert kombinerende tetningslist brukes ved rammeskjøtene ved kombinasjon av skap for å sikre at beskyttelsesgraden forblir på IP55 etter sammenslåing.

Spørsmål: Hvorfor er PS-skapets beskyttelsesklassifisering IP55 i stedet for IP66?

A: Fordi PS-skapet har en modulær monteringsstruktur, er både side- og topppanelene avtagbare, noe som resulterer i flere sømmer.

IP55 er tilstrekkelig til å motstå støv og vannsprut fra alle retninger, tilstrekkelig for 95 % av industrielle miljøer.

Hvis miljøet ditt krever hyppig høytrykksvasking, dvs. krever en IP66-beskyttelsesgrad, anbefaler vi å velge det integrert sveisede ES femdobbelt skap.
