XL-21 Lavspent strømfordelingsskap

XL-21 Low Voltage Power Distribution Cabinet er levert av Shangming, en kinesisk produsent. Vi har komplette produksjonskapasiteter med en månedlig produksjonskapasitet på over 3000 enheter. Vi støtter tilpassede tegninger, komponentinnkjøp og fabrikktesting. Du er velkommen til å kontakte oss når som helst for å begynne å utvikle en løsning.

Produktstruktur

XL-21 lavspent strømfordelingsskap har en fullstendig lukket, fast og vertikalt oppdelt strukturell design, som prioriterer enkelhet, pålitelighet og enkelt vedlikehold.

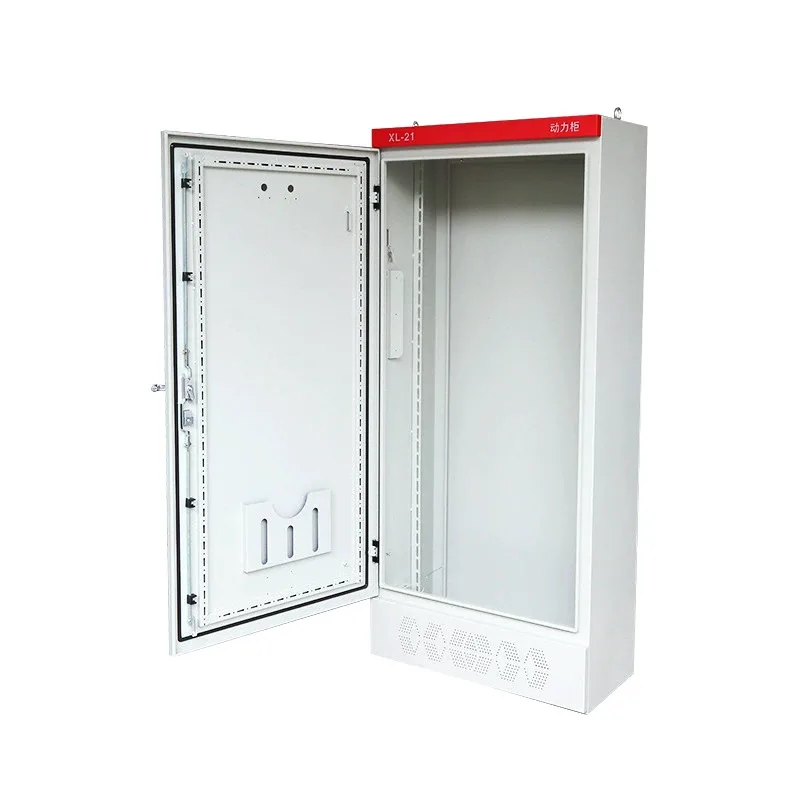

1. Skap utvendig

XL-21-skapet er konstruert av kaldvalset stålplate, bøyd og sveiset, og gir tilstrekkelig stivhet til å støtte tunge effektbrytere og samleskinner. Beskyttelsesdøren er en design med én åpning med en åpningsvinkel større enn 110°. Polyuretan-tetningslister er montert rundt dørkantene for å forbedre støvtett ytelse.

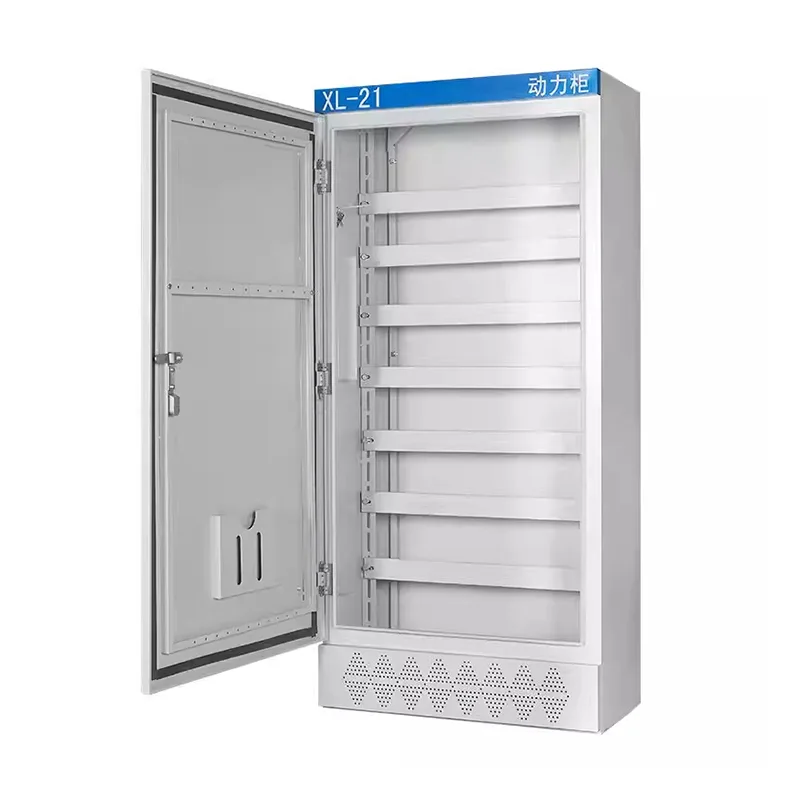

De innvendige sidene har vertikale profiler med perforeringer, noe som letter justeringen av bjelkene og monteringsplatene i henhold til komponentdimensjoner.

2. Intern layout

Selv om XL-21 er et enkelt, integrert rom, er det delt inn i flere funksjonsområder:

Øvre samleskinneområde: Hovedinnkommende samleskinne er plassert på toppen av skapet, sikret med isolatorer, og støtter horisontal eller vertikal forlengelse av kobberskinnene.

Sentralt komponentområde: Dette er kjerneområdet som brukes til å installere frakoblingsbrytere, kretsbrytere, kontaktorer, termiske reléer, etc.

Bunn ledningsområde: Det er god plass i bunnen for kabelinnføring, og dedikerte nøytrale og jordede samleskinner er inkludert.

3. Design av bunn og kabel inn/ut

Bunnen av fordelerskapet har et stort, avtagbart panel som kan tilpasses med åpninger basert på antall kabler, og kan brukes med kabelkapper.

En 50-100 mm høy kanal i stålbase kan monteres for å øke skapets høyde fra bakken, noe som gir fuktbeskyttelse og letter håndtering av gaffeltruck.

Produktfordeler

1. Bred anvendelse

XL-21 Low Voltage Power Distribution Cabinet har en klassisk lavspent kraftdistribusjonsskapstruktur. Dens modne teknologi og høye standardisering har gjort den mye brukt i fabrikker, byggeprosjekter og kommunale prosjekter, med påliteligheten bevist over en lang periode.

2. Egnet for strømbelastningsfordeling

Som en profesjonell produsent designer Shangming strømforsyningssystemer for motorer, pumper, vifter og annet kraftutstyr. Produktene har utmerket strømbærende kapasitet, kan operere kontinuerlig og oppfyller kravene til høybelastningsapplikasjoner.

3. Robust og slitesterk

Flere materialer er tilgjengelige, inkludert karbonstål, galvanisert stål og rustfritt stål. Uavhengig av materialet som brukes, sikrer skapets strukturelle design tilstrekkelig styrke og slagfasthet, noe som gjør det egnet for langvarig bruk i industrielle miljøer.

4. Praktisk vedlikehold

De interne elektriske komponentene i strømskapet er ordnet systematisk med klare kretser. Den har en enkelt høyre dør, med knivbryterens betjeningshåndtak plassert i øvre høyre kolonne foran på skapet. Måleinstrumenter og signalstrømforsyninger er montert på døren, og gir fullstendig eksponering når døren er åpen for enkel inspeksjon og vedlikehold.

5. Sterk kompatibilitet

Vårt XL-21 lavspentdistribusjonsskap kan fleksibelt konfigureres med vanlige elektriske komponenter som strømbrytere, kontaktorer og termiske reléer, tilpasset ulike kontroll- og beskyttelsesopplegg for å møte behovene til ulike prosjekter.

6. Kostnadsfordel

Sammenlignet med komplekse strukturer som skuffeskap, har distribusjonsskapet XL-21 en enkel struktur og kontrollerbare produksjonskostnader, noe som gjør det ideelt for prosjekter med høye krav til kostnadseffektivitet og stabilitet.

Hva er installasjonsmiljøkravene for XL-21 distribusjonsskap?

Dette XL-21 lavspente strømfordelingsskapet brukes hovedsakelig i tre-fase tre-leder og tre-fase fire-leder strømsystemer med en AC-frekvens på 50Hz og en spenning under 500V for strøm- og lysdistribusjon. Før du starter prosjektet eller den faktiske installasjonen, kan du bestemme installasjonsmiljøet. Som produsent tilbyr vi følgende forslag:

1. Omgivelsestemperatur

Normal driftstemperatur: -5℃ til +40℃;

Gjennomsnittlig temperatur over 24 timer: ikke overstige +35 ℃;

Lagrings- og transporttemperatur: -25 ℃ til +55 ℃ (kortsiktig);

Merk: Hvis installert i et miljø med høye temperaturer, kreves det forbedret ventilasjon eller reduksjonsdesign.

2. Høyde

Installasjonshøyde må være mindre enn eller lik 2000 meter.

Over 2000 meter kreves reduksjon i henhold til standarder.

3. Relativ fuktighet

Med en omgivelsestemperatur for installasjon på +40 ℃, må den relative fuktigheten være ≤ 50 %.

Høyere luftfuktighet er tillatt ved lavere temperaturer.

4. Installasjonssted

XL-21 strømskap er kun for innendørs installasjon.

Det er forbudt å installere i: uskyggelagte utendørsområder, farlige steder med eksplosive gasser eller støv, sterkt korrosive miljøer eller områder med sterkt støv eller ledende støv.

5. Mekaniske og vibrasjonsforhold

Installasjonsmiljøet må være fritt for kraftige vibrasjoner eller støt. Vibrasjonsfrekvens ≤ 10 Hz, akselerasjon ≤ 0,5 g. Installasjonsfundamentet bør være stabilt, og unngå å dele samme plattform med store motorer eller stanseutstyr.

Etter installasjonen må skapet holdes i hovedsak vertikalt, med en vertikal tilt ≤ 5°, ellers vil det påvirke levetiden til betjeningsmekanismen.

6. Ventilasjons- og varmeavledningsrom

Vedlikeholdstilgang bør gis foran og bak på skapet. Den fremre operative overflaten bør være ≥ 0,8 m, 1,0 m anbefales. Hvis det er nødvendig med vedlikehold bak, er ≥ 0,8m nødvendig. Toppen av skapet bør være minst 0,5 m fra taket. Når flere skap er arrangert side ved side, er det ikke nødvendig med noe gap mellom dem; de kan settes sammen direkte. Ventilasjonsrom må imidlertid være igjen i begge ender av hele raden.

7. Brannforebygging og sikkerhetskrav

Installasjonsområdet skal være en ikke-brennbar struktur. Brannfarlige og eksplosive materialer må ikke lagres innen 1 meter fra installasjonsstedet.

Bakken skal være flat og tørr. Det anbefales å bygge et betongfundament 100–200 mm over bakken for å hindre vanninntrengning.

8. Elektromagnetisk miljø

Installasjonsstedet bør være langt unna høyeffekts frekvensomformere og høyfrekvensutstyr for å forhindre interferens med sekundære kontrollkretser. Hvis det er sterke elektromagnetiske forstyrrelser, anbefales det å bruke skjermede kabler til styreledningene og føre dem i et eget kabelløp.
