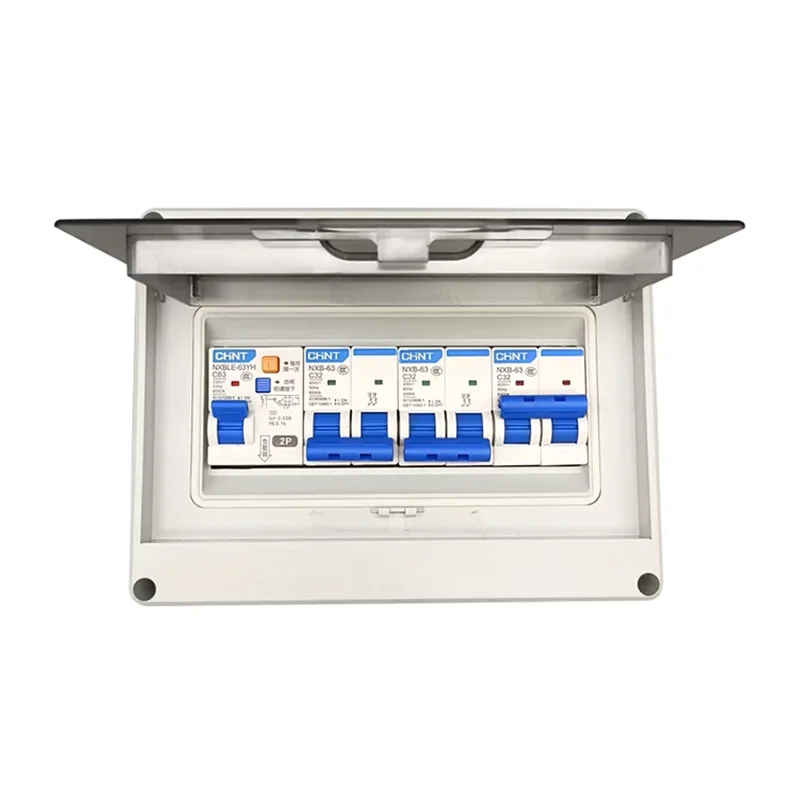

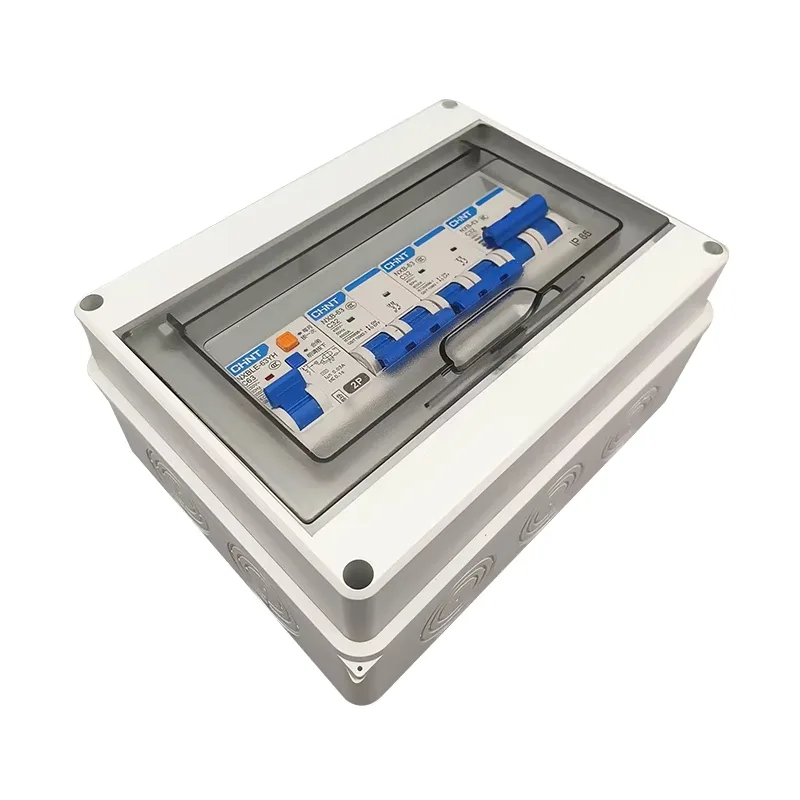

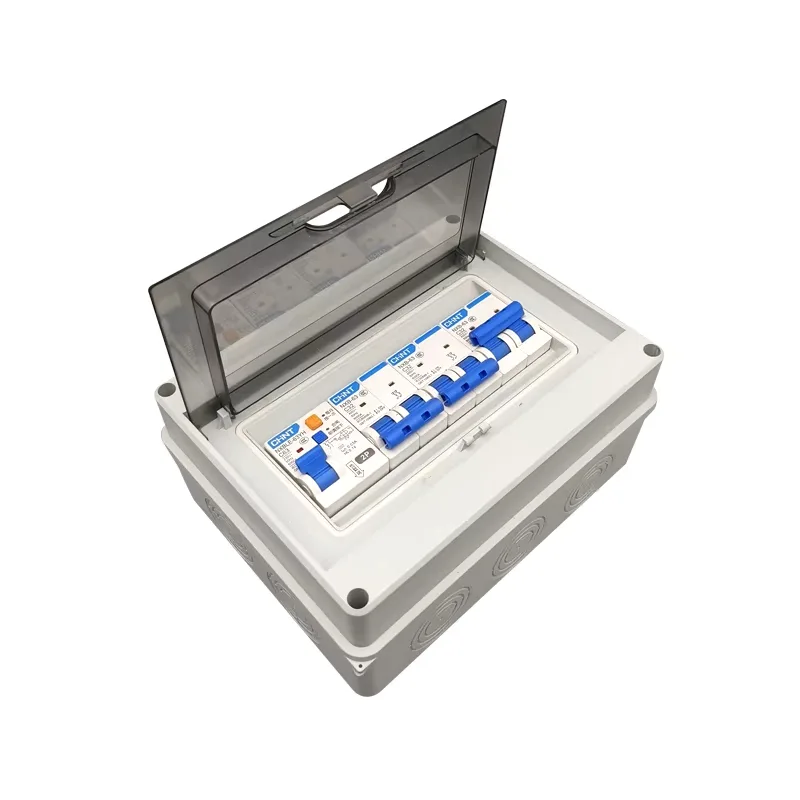

Air Circuit Breaker distribusjonsboks

Hvis du velger Shangming, et kinesisk selskap, som din leverandør av luftkretsbrytere, vil du gi deg tilgang til teknisk støtte og konkurransedyktige priser. Denne distribusjonsboksen støtter intelligent overvåking og fjernkontroll.

Hovedfunksjoner

Hovedstrømkontroll: Som hovedinngående bryter for lavspentsystemet er luftstrømbryterens distribusjonsboks ansvarlig for å kontrollere hovedstrømbryteren for hele bygningen eller produksjonslinjen, og kontrollere på/av-tilstanden til hele strømfordelingssystemet.

Flere beskyttelser: Utstyret gir presis tre-trinns beskyttelse: lang forsinkelse overbelastning, kortslutning kort forsinkelse, kortslutning øyeblikkelig og jordfeil beskyttelse.

Strømovervåking: Luftkretsbryteren kan integrere en intelligent kontroller for å vise sanntidsdata som spenning, strøm, frekvens og effektfaktor.

Hierarkisk forrigling: Luftkretsbryterens distribusjonsboks kan logisk låses sammen med oppstrøms transformatorer eller nedstrøms grenskap for å forhindre at kaskadeutkobling forårsaker store strømbrudd, beskytter kabler, utstyr og personellsikkerhet.

Produktsammenligning: Air Circuit Breaker Distribution Box vs. Standard Distribution Box

Hvordan velge riktige spesifikasjoner for distribusjonsboks for luftkretsbryter?

Riktig valg vil forbedre etterfølgende installasjon, vedlikehold, ytelse og levetid. Shangming, som produsent av distribusjonsbokser for luftstrømbrytere, gir råd basert på en standard utvalgsprosess: Applikasjon → Spenning → Strøm → Kortslutningskapasitet → Strukturform → Skapspesifikasjoner → Utgående linjeskjema → Intelligent konfigurasjon → Miljøverifisering.

I. Avklar søknaden

Før du velger spesifikasjoner, må du først bestemme funksjonen til luftkretsbryterens distribusjonsboks i systemet ditt.

Lavspent hovedinngående linjefordelingsboks: Fungerer som hovedbryter for hele lavspentanlegget, tilsvarende maksimal belastning og maksimal kortslutningsstrøm.

Bus tie distribusjonsboks: Brukes for tilkobling mellom to samleskinneseksjoner; nøkkelhensyn er bindekapasitet og driftsfrekvens.

Viktig distribusjonsboks for lastmater: Driver kritisk utstyr, som krever høy pålitelighet og selektiv beskyttelse.

Ulike bruksområder krever vesentlig forskjellige spesifikasjoner; dette er det første trinnet.

II. Bestem merkespenning og systemtype

Vanlige merkespenninger: AC 380V / 400V / 690V, må samsvare med strømforsyningssystemet på stedet.

Systemtype: Tre-fase tre-leder / Tre-fase fire-leder. Vennligst bekreft om en nøytral (N) linje og en beskyttende jording (PE) linje er nødvendig.

Feil spenning og systemtype vil direkte gjøre utstyret ubrukelig.

III. Beregn og velg merkestrøm

Beregn den faktiske belastningsstrømmen og oppsummer designstrømmen til alle nedstrømskretser, basert på maksimale samtidige driftsforhold.

Når du velger, anbefaler vi å reservere en rimelig margin, vanligvis 10–30 % for fremtidig utvidelse.

Vanlige ACB-klassifisert strøm: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

I prinsippet bør den langsiktige driftsstrømmen være ≤ 80 %–90 % av ACB-merkestrømmen.

IV. Sjekker kortslutningsbruddkapasitet

Mange kunder overser dette punktet når de velger effektbrytere, men det er avgjørende. Utilstrekkelig bruddkapasitet kan forårsake alvorlige sikkerhetsfarer.

Kortslutningsstrømmen ved installasjonspunktet må bestemmes, beregnet fra transformatorkapasitet, impedans og kabellengde.

Velg en matchende brytekapasitet: Icu / Ics ≥ systemets maksimale kortslutningsstrøm.

Vanlige karakterer: 50kA, 65kA, 80kA, 100kA.

V. Velge effektbryterstruktur

Fast ACB: Lave kostnader, vedlikehold krever strømbrudd.

ACB av skuffetype: Praktisk vedlikehold, støtter uavbrutt vedlikehold, mer vanlig i industrielle prosjekter.

VI. Bestemme spesifikasjoner og struktur for distribusjonsboksskap

Skapets dimensjoner avhenger av ACB-spesifikasjoner, samleskinnekapasitet og antall utgående kretser. Hovedtypene er vegghengte og gulvstående.

Beskyttelsesgrad: Innendørs: IP30 / IP40; Utendørs: IP54 / IP65.

VII. Samleskinne og konfigurasjonsvalg for utgående linje

Samleskinnes spesifikasjoner bør velges basert på merkestrømmen og tverrsnittet av kobberskinne, under hensyntagen til temperaturøkning og langtidsdrift.

Utgående linjekretstyper: MCCB utgående linje, MCB utgående linje, direkte kabel utgående linje.

Er det nødvendig med en backup-krets? I så fall, reserver plass for fremtidig kapasitetsutvidelse.

VIII. Intelligente funksjoner og konfigurasjon av tilbehør

Valgfrie funksjoner inkluderer: strøm-, spennings- og energiovervåking; kommunikasjonsgrensesnitt; ekstern åpning og lukking; feilalarm og statustilbakemelding.

Intelligent type anbefales for fabrikk-, datasenter- og offentlige byggeprosjekter.

IX. Verifisering av miljø- og brukstilstand

Vennligst bekreft følgende miljøfaktorer:

Omgivelsestemperatur (reduksjon kreves for høye temperaturer)

Installasjonshøyde

Tilstedeværelse av støv, fuktighet eller etsende gasser

Er seismisk design nødvendig?
