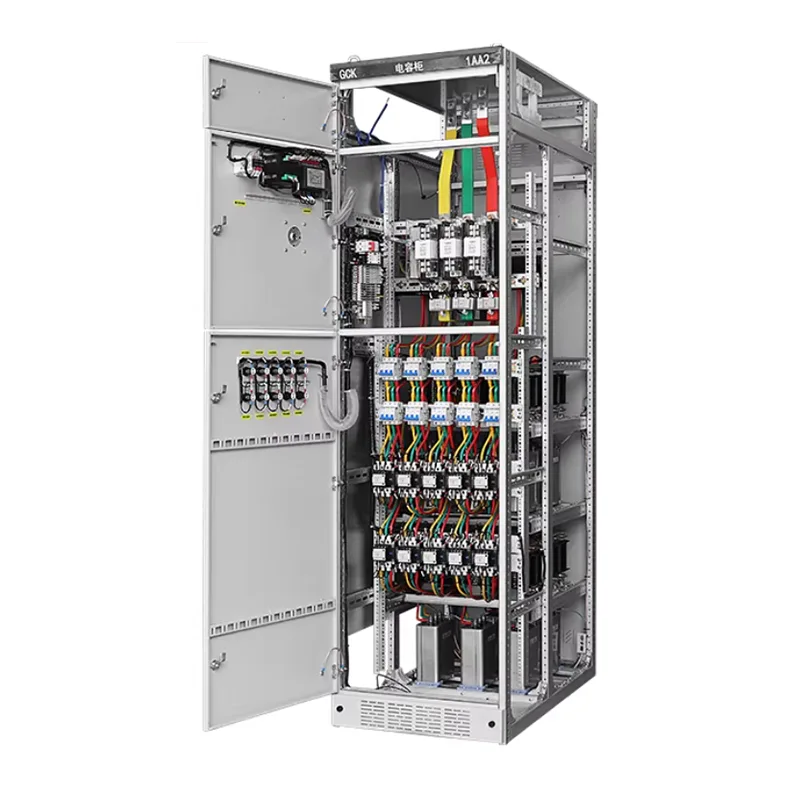

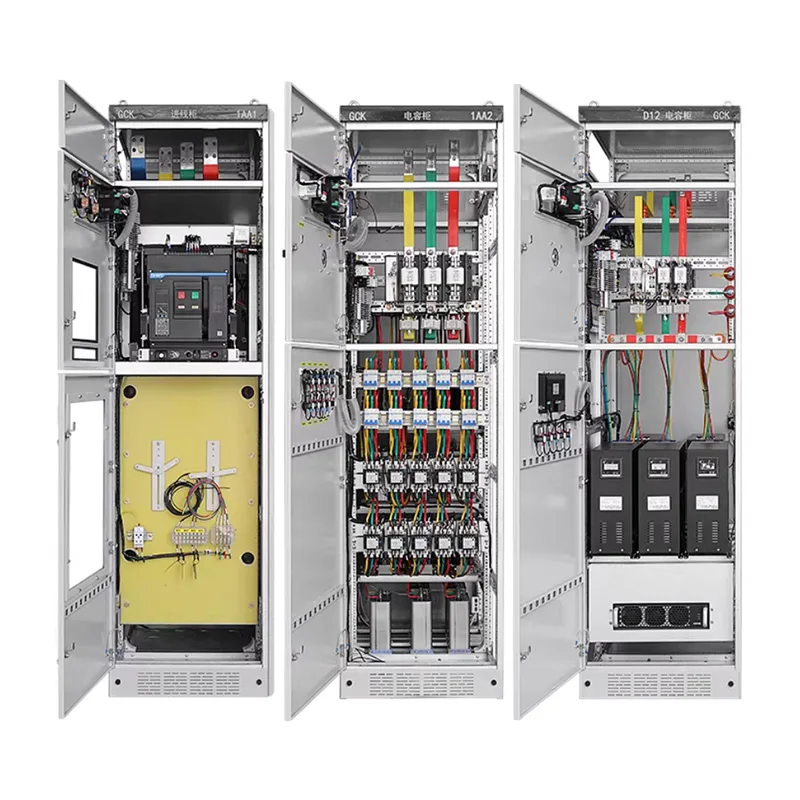

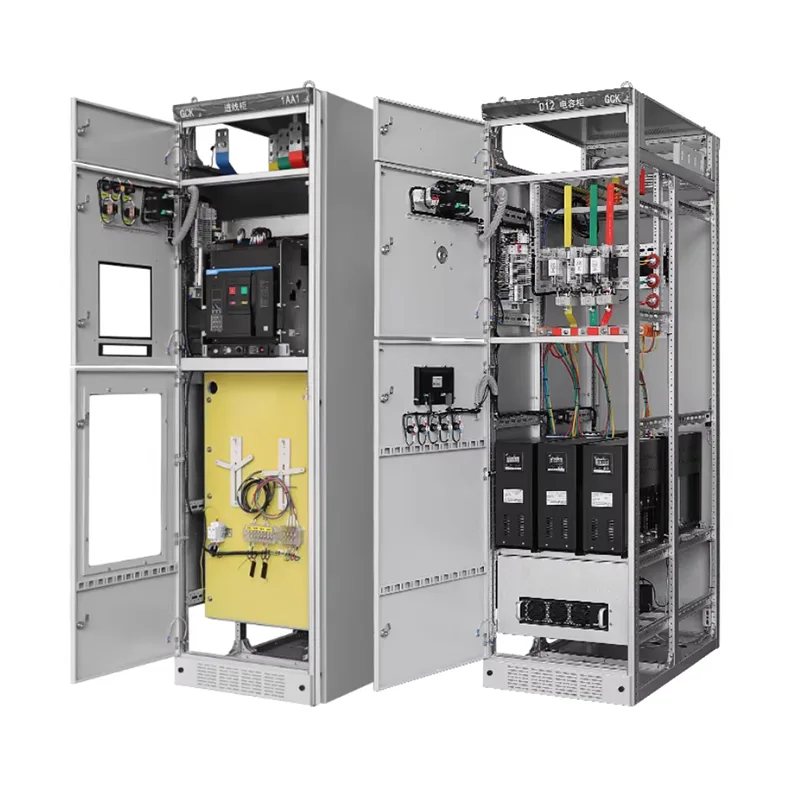

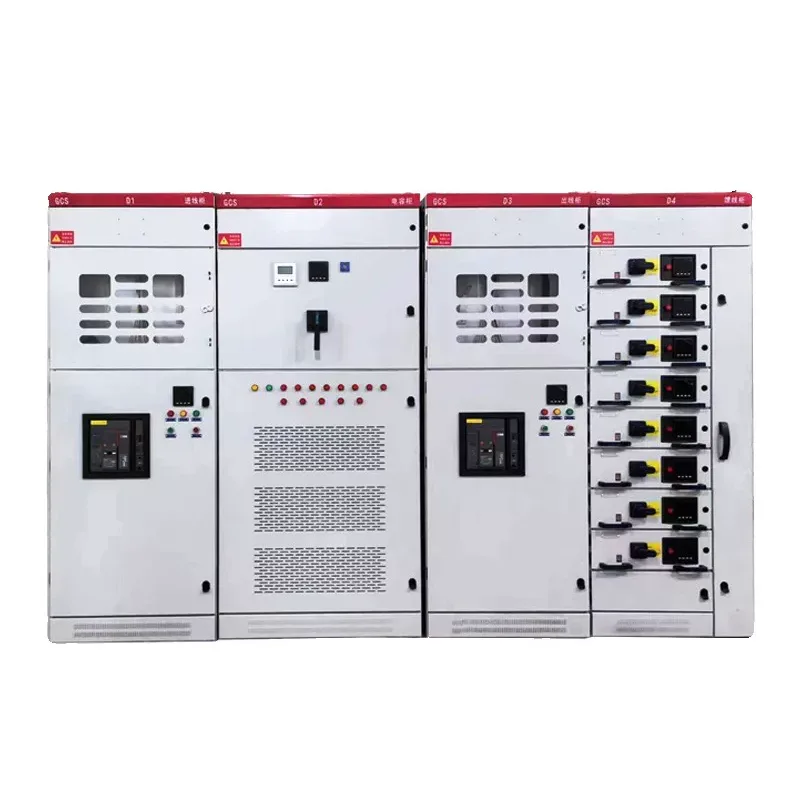

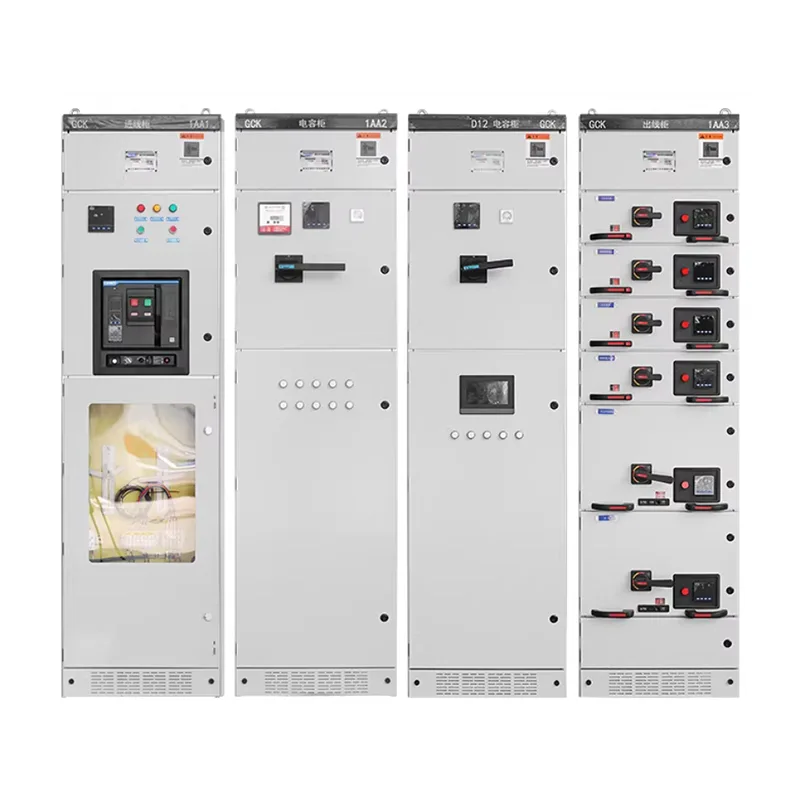

GCS lavspenningsuttrekkbart bryterutstyr

GCS lavspenningsuttrekkbart bryterutstyr har en forenklet struktur, god komponentkompatibilitet og er 20%-35% billigere enn MNS, noe som gjør den egnet for budsjettsensitive prosjekter. Hvis du er interessert i å velge dette produktet og begynne å utvikle en prosjektplan, kan du gjerne kontakte Shangming, en pålitelig leverandør fra Yueqing, Wenzhou, Kina.

Produktfunksjoner

GCS lavspente uttrekkbare bryterutstyr kombinerer den høye påliteligheten til MNS med brukervennligheten til GGD, noe som gjør den ideell for lavspente kraftdistribusjonssystemer med mange kretser, hyppig vedlikehold og fokus på å kontrollere de totale kostnadene.

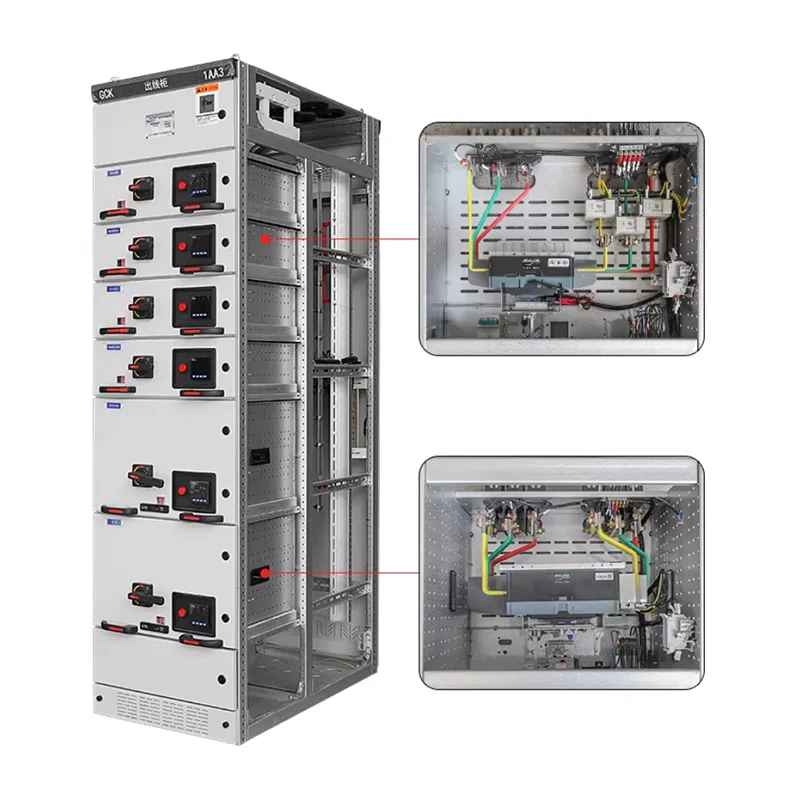

1. Modulær uttrekkbar struktur

GCS funksjonelle enheter bruker en standard skuff-type design, noe som muliggjør rask innsetting og fjerning. I tilfelle en enkelt kretsfeil eller vedlikehold, kan enheten trekkes ut uavhengig uten å påvirke driften av andre kretser, noe som reduserer strømbruddstid og vedlikeholdskostnader.

Koblingsutstyrets modulære design tilbyr sterk allsidighet, noe som muliggjør fremtidig utvidelse eller utskifting.

2. Høyt sikkerhetsnivå

GCS-skapet er internt delt inn i: et samleskinnerom, et funksjonelt enhetsrom og et kabelrom. Disse funksjonsområdene er effektivt isolert for å forhindre forplantning av feil.

Vi støtter alternativer for høyere beskyttelsesnivåer, som kan tilpasses basert på faktiske driftsforhold.

Sikkerhetsfunksjoner forbedrer driftssikkerhet og stabilitet, og oppfyller kraftkravene til industrielle og offentlige arbeiderprosjekter.

3. Praktisk vedlikehold og drift

Skuffeenheten har test-, arbeids- og frakoblingsposisjoner, som tillater inspeksjon og utskifting selv under strømavslått eller delvis strømførende forhold. Kablingen og driftsområdet er rasjonelt utformet, noe som gjør det brukervennlig for vedlikeholdspersonell og egnet for systemer som krever hyppig vedlikehold, for eksempel MCC-scenarier.

4. Bred anvendelighet

GCS-skapet kan brukes som et distribusjonsskap, mateskap, motorkontrollsenter (MCC), etc., som støtter ulike elektriske komponentkombinasjoner og tilpasser seg ulike krav til kapasitet og kretsmengde. Et enkelt system kan dekke flere applikasjonsbehov.

5. Høy kostnadseffektivitet

Sammenlignet med MNS uttrekkbare skap, har GCS en enklere struktur og mer kontrollerbare kostnader.

Sammenlignet med faste koblingsanlegg gir det betydelige fordeler i sikkerhet og vedlikehold, noe som gjør det spesielt egnet for mellomstore til store prosjekter eller budsjettsensitive prosjekter, og oppnår en balanse mellom ytelse og kostnad.

Hvordan vedlikeholde et GCS lavspenningsuttrekkbart bryterutstyr?

For å forlenge levetiden, forhindre funksjonsfeil og sikre kontinuerlig strømforsyning, er riktig vedlikehold avgjørende. Shangming gir omfattende dokumentasjon og gir noen forslag.

I. Daglig inspeksjon

1. Driftsindikatorkontroll: Skuffepanelets indikatorlamper skal ikke blinke unormalt; amperemeterstrømmen skal være balansert.

2. Kontroll av temperaturstigning: Bruk et håndholdt infrarødt termometer for å måle temperaturøkningen til hovedsamleskinnekontakten, skuffens primære koblinger og strømbryterens inn-/utløpsterminaler. ≤40K (≤80℃ ved omgivelsestemperatur +40℃).

3. Unormal lukt/lydsjekk: Se etter brennende lukt, utladningslyder eller summende lyder.

4. Dørforsegling og rengjøringssjekk: Er skapdørens pakninger gamle? Er det innvendig støvansamling?

5. Skuffeposisjonskontroll: Er alle skuffer i deres tilkoblede posisjoner? Er de løse?

II. Periodisk vedlikehold

Trinn 1: Forberedelse av slå av. Bekreft at strømforsyningen oppstrøms er frakoblet og test for spenning.

Trinn 2: Flytt skuffen som krever vedlikehold til åpen posisjon og trekk den helt ut. Vær oppmerksom på at primærplugger kobles fra automatisk; sekundære plugger kan fjernes manuelt.

Trinn 3: Vedlikehold av skuffenhet. Ulike komponenter krever ulike vedlikeholdsprosedyrer, inkludert rengjøring og testing.

Trinn 4: Innvendig vedlikehold av kabinettet

Hovedsamlingsskinne: Se etter løse bolter.

Vertikal grensamlingsskinne: Rengjør oppsamlet støv og se etter skadede isolasjonskapper.

Kabelrom: Organiser kabler og kontroller for overoppheting eller misfarging av kabelender.

Jordingssystem: Mål jordingsmotstanden mellom PE samleskinnen og skapet (bør være ≤0,1Ω).

Trinn 5: Funksjonstest

Skyv skuffen tilbake til tilkoblingsposisjon. Etter å ha slått på, test kontrollkretsen i testposisjon. Kjør en tomgangstest i 10 minutter for å bekrefte at det ikke er noen avvik.

Viktige forholdsregler for vedlikehold

1. Koble aldri til eller koble fra primærmoduler mens de er slått på.

Primære moduler fører høy strøm i hovedkretsen og må kun brukes etter at skuffen er i åpen posisjon og systemet er slått av.

Ellers kan det forårsake en elektrisk lysbue som kan føre til personskade eller skade på utstyret.

2. Ikke bland skuffer i forskjellige størrelser.

GCS-skuffer er utformet i 1/2, 1, 2 og 3 enhetsstørrelser, med høyder som strengt tatt tilsvarer de primære modulposisjonene.

Feil installasjon vil føre til feiljustering av modulen, dårlig kontakt og overoppheting.

3. Kontroller regelmessig den femsikre forriglingen.

Test: Kan skuffen trekkes ut med strømbryteren lukket? Det burde det ikke.

Hvis forriglingen svikter, må du umiddelbart slutte å bruke og reparere for å forhindre feilbetjening.

4. Forbedre anti-kondenstiltak i fuktige omgivelser.

Hvis prosjektet ditt er lokalisert i regntiden eller i et vannanlegg, sjekk ovnens drift månedlig.

Når du bekrefter løsningen, kan du velge å installere en intelligent kondenskontroller for automatisk start-stopp.

FAQ

Spørsmål: Når jeg tilpasser et koblingsskap, hvordan velger jeg mellom en fast type (GGD) eller en uttrekkbar type (GCS/MNS)?

A: GGD er egnet når: Begrenset budsjett, enkelt belastning, kvote for vedlikehold av strømbrudd eller tøffe omgivelser; faste ledninger er mer pålitelige i disse tilfellene.

GCS/MNS er egnet når: Kjerneproduksjonslinjer opplever betydelige strømbruddstap, mange kretser med begrenset plass, krever raskt vedlikehold av strømnettet, og prioriterer høy automatisering og intelligens.

Spørsmål: Hvordan påvirker høyden tilpasning av koblingsutstyr?

A: I høyder over 1000 meter reduserer den tynne luften varmespredning og isolasjonsevne.

Du må informere oss under tilpasningen hvis du trenger økte luftspalter, isolatorer av høyere kvalitet eller reduksjon under valg.

Spørsmål: Hvorfor er skuffene til GCS uttrekkbare lavspenningsbrytere noen ganger vanskelige å trekke ut eller sette inn?

A: Deformasjon av styreskinnen: Dette kan skyldes ujevnt fundament under installasjonen, noe som kan forårsake forvrengning av kabinettet.

Forrigling: Sjekk om effektbryteren er helt i åpen stilling. For sikkerhets skyld vil den mekaniske sperren låse skuffen når strømbryteren er aktivert.

Smøresvikt: Mangel på vedlikehold over lang tid kan føre til at den mekaniske mekanismen blir stiv. Ikke skyv eller trekk med kraft i skuffen; fjern eventuelle fremmedlegemer og påfør en passende mengde smøremiddel.
