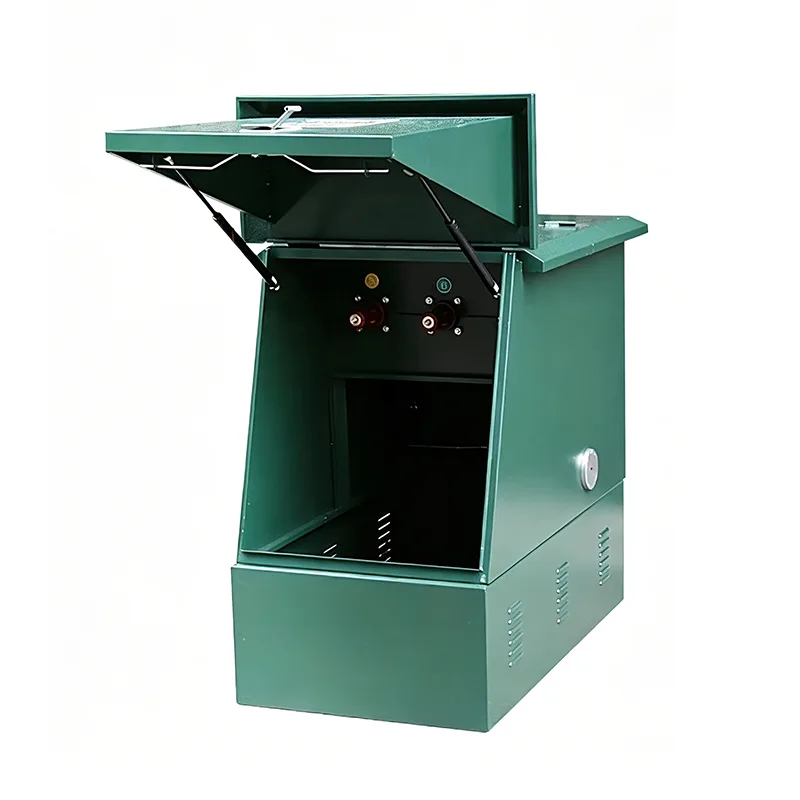

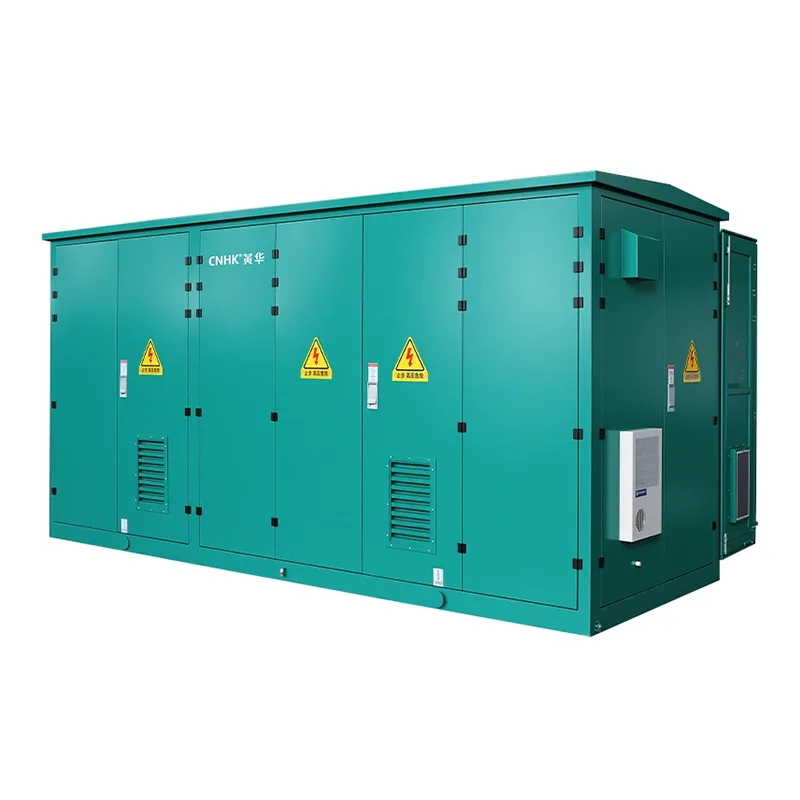

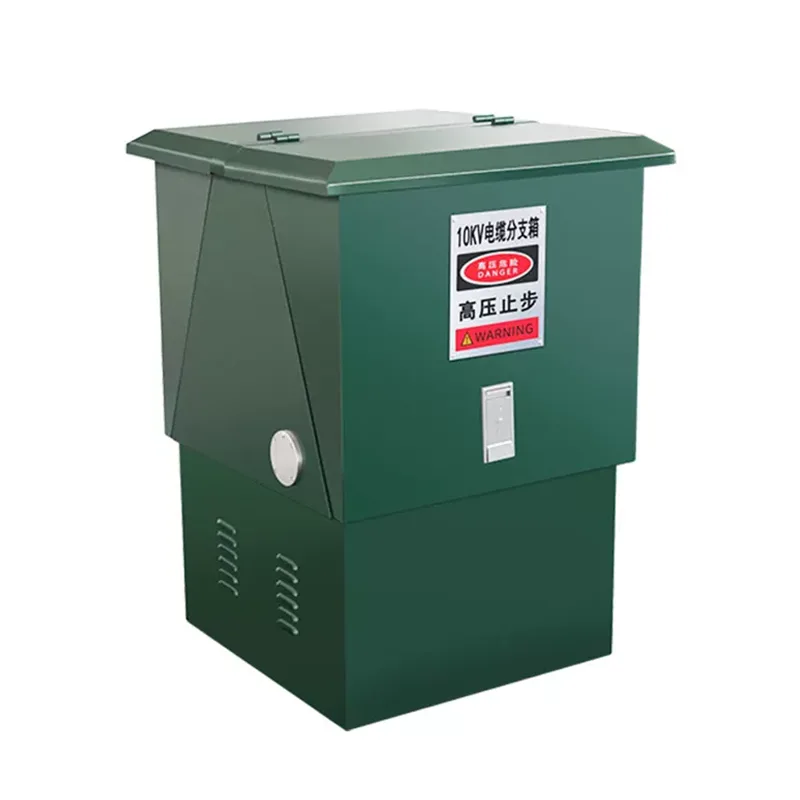

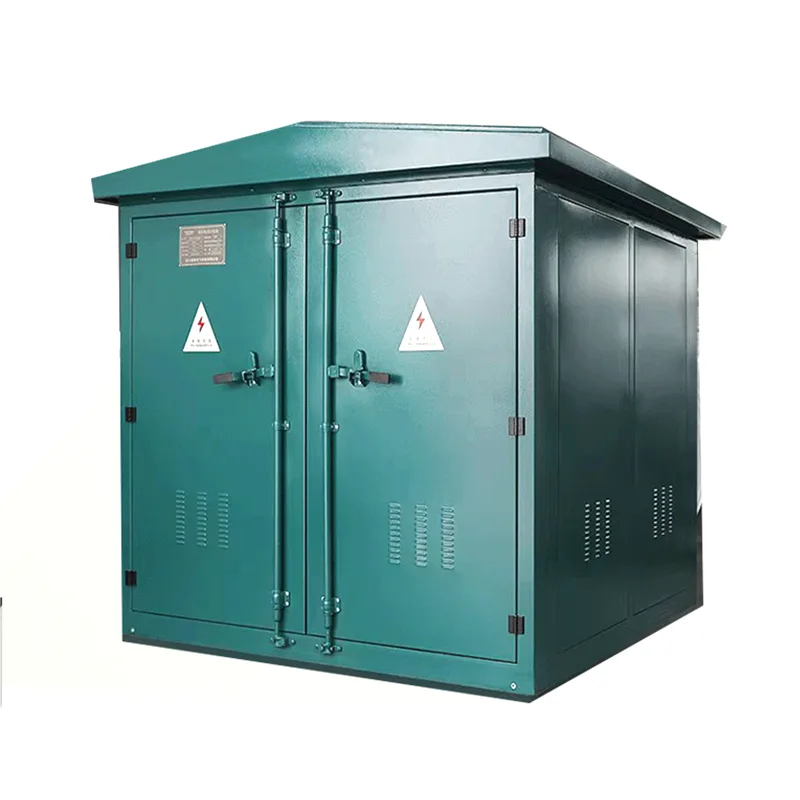

Høyspent kabelgrenboks

Høyspenningskabelgrenbokser brukes i 6kV-35kV mellomspent distribusjonsnettverk. De er prefabrikkert på fabrikken og installert på stedet via plug-in-montering av høyspentkabelskjøter, erstatning av kabelkummer og fabrikasjon av terminalhoder på stedet. Shangming, som produsent av dette produktet, kan tilpasse det i henhold til de faktiske behovene til prosjektet. Vennligst kontakt oss.

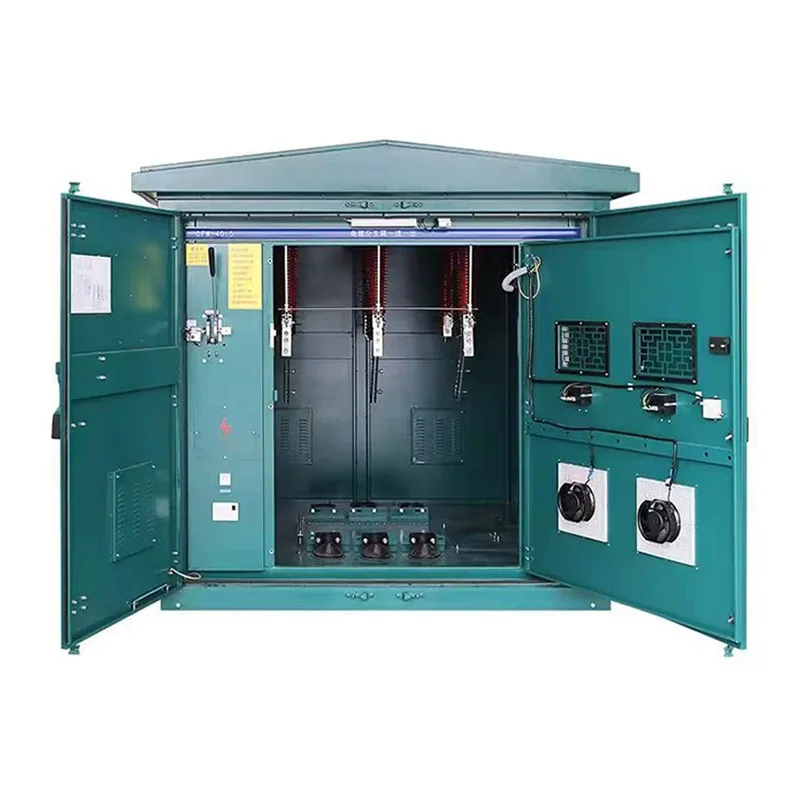

Strukturell sammensetning

Høyspente kabelforgreningsbokser fungerer som kabelgrener, koblinger og beskyttelseskomponenter i høyspente kraftdistribusjonssystemer. Mens det primært er et koblingselement, kan beskyttelsesanordninger legges til de strukturelle komponentene om nødvendig.

1. Innkapsling: Innkapslingen er den grunnleggende komponenten. Vi bruker høyfast metall, som kaldvalset stål eller rustfritt stål, og gir vanntette, støvtette, korrosjonsbestandige og værbestandige egenskaper, egnet for innendørs eller utendørs høyspentmiljøer.

2. Hovedkabeltilkoblingsterminal: Denne delen brukes til høyspentkabler med stor seksjon, som støtter aluminium- eller kobberledere, og sikrer pålitelig kontakt og lav impedans.

3. Grenterminaler: En en-i-multippel-ut-struktur, internt isolert med høyisolerende, varmebestandige materialer for å sikre elektrisk isolasjon og trygge avstander mellom grener.

4. Isolasjons- og beskyttelsessystem: Utstyrt med høyspenningsgjennomføringer og isolerende deksler for å forhindre kortslutning, overslag eller ulykker med elektrisk støt.

5. Beskyttelsesenheter: Valgfritt basert på prosjektkrav, inkludert høyspenningssikringer, lastbrytere, lynnedslag og overstrømsbeskyttelse. Uavhengig beskyttelse for grenkretser er mulig, mens hovedlinjen opprettholder kontinuerlig strømforsyning.

Produktfunksjoner

1. Høyspenningssikkerhet og isolasjon

High Voltage Cable Branch Box bruker en høyfast metallkapsling med et isolerende deksel, som støtter 1kV~35kV og over høyspentkabelforgrening. Høyspentgrener er fullstendig isolert fra hovedstammen, og forhindrer overslag, kortslutning eller elektrisk støt, og oppfyller IEC/GB-sikkerhetsstandardene for høyspentstrømfordeling.

2. Multi-Circuit forgreningsfunksjon

Dette produktet støtter en-i-flere-uttak kabelforgrening, noe som gir fleksibel konfigurasjon av antall kretser etter behov. Den interne samleskinnen eller lederstrukturen fordeler strømmen jevnt, og forskjellige grenstrømkapasiteter kan tilpasses i henhold til belastningskrav, forenkler høyspentkabelkabler og reduserer konstruksjonskompleksiteten.

3. Høy beskyttelsesvurdering

Shangming kan tilpasse utendørs grenbokser med IP54/IP65 beskyttelsesklassifiseringer basert på faktiske miljøforhold, motstår regn, støv, ultrafiolett stråling og korrosive miljøer, og kan tilpasses langsiktig drift i høye temperaturer, lav temperaturer og fuktige miljøer.

4. Modulær struktur

Avgreningsboksene våre har en kompakt struktur, klare ledninger og kort installasjonstid på stedet, noe som sparer tid sammenlignet med tradisjonelle kabelbrønner. Installasjonsalternativer inkluderer veggmontering, gulvmontering eller brakettfeste. Vedlikehold og utvidelse er enkelt, noe som forbedrer driftseffektiviteten.

5. Lang levetid og lave vedlikeholdskostnader

Fordi vi valgte svært værbestandige og korrosjonsbestandige materialer, forlenges produktets levetid effektivt. Den forseglede designen hindrer støv, fuktighet og skadedyr i å komme inn, noe som resulterer i minimalt daglig vedlikehold og lave driftskostnader.

Sammenligning av høyspennings- og lavspentkabelfordelingsbokser

FAQ

Spørsmål: Hvis spenningsindikatoren på kabinettets overflate er av, kan jeg si om kretsen er tom for strøm?

A: Absolutt ikke. Spenningsindikatoren er kun for supplerende referanse. En ikke-lysende indikator kan skyldes en skadet indikator, en defekt sensor eller en sikring som har gått. Før enhver operasjon må en høyspenningstester med passende spenningsklassifisering brukes for testing på stedet.

Spørsmål: Hva skal jeg gjøre hvis jeg hører en lett susende lyd fra kabinettet under inspeksjon?

A: Be om et strømbrudd umiddelbart for inspeksjon. Hysing er vanligvis et tegn på delvis utladning, noe som indikerer at den innvendige isolasjonen kan ha sprukket eller en utløpsbane kan ha blitt opprettet på grunn av feil installasjon. Hvis det ikke tas opp umiddelbart, kan dette raskt eskalere til en fase-til-fase kortslutning, eller til og med føre til at kabinettet eksploderer.

Spørsmål: Hvordan velger jeg mellom SF6-isolasjon og solid isolasjon?

A: SF6-isolasjon: Ekstremt moden teknologi med sterke lysbueslukkende evner, men involverer klimagassutslipp og krever regelmessig trykkmålerovervåking.

Solid isolasjon: Gassfri beskyttelse, mer miljøvennlig, egnet for områder med ekstremt høye miljøkrav eller høye høyder, forhindrer interne luftbobler.
