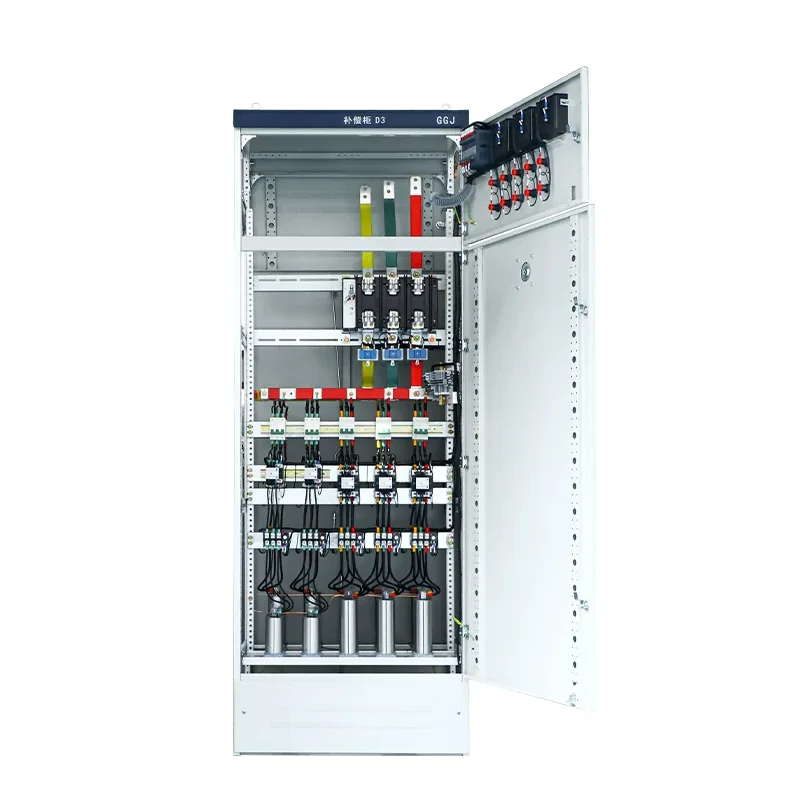

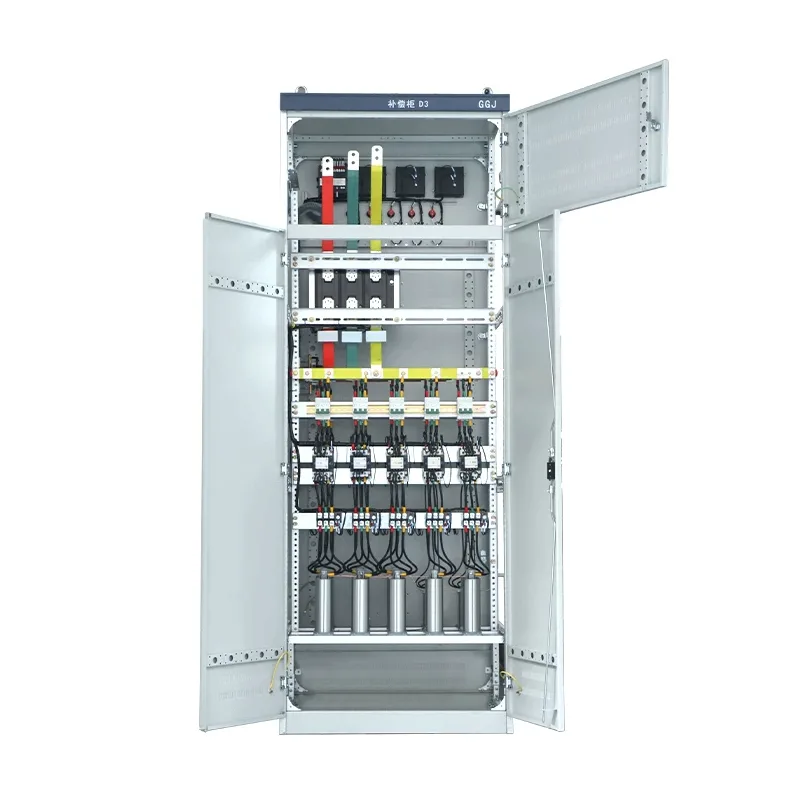

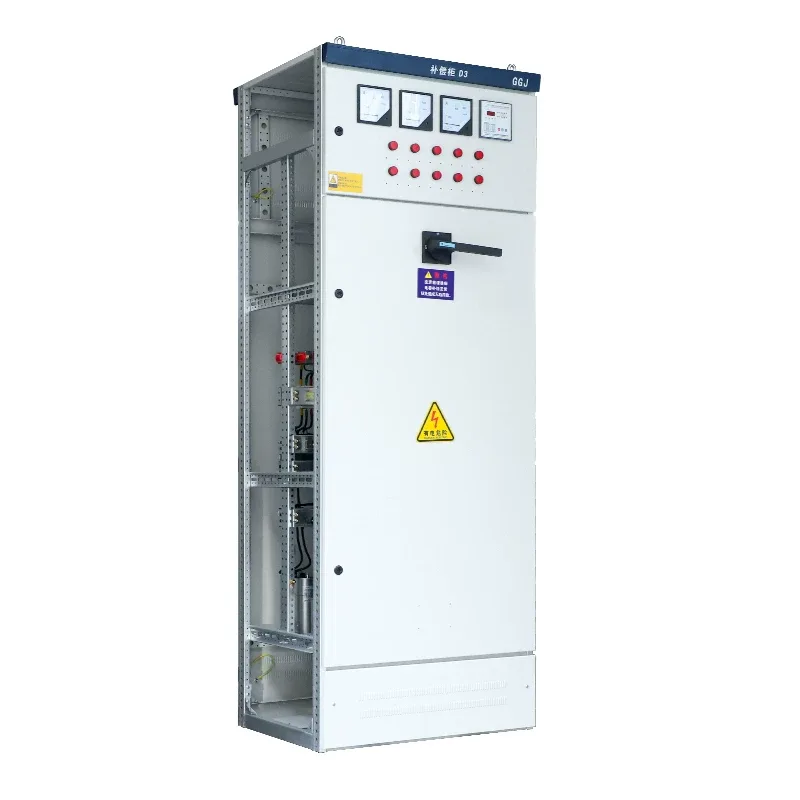

GJ Lavspent reaktiv effektkompensasjonsskap

GGJ Low Voltage Reactive Power Compensation Cabinet er en av de vanlige modellene som Shangming kan tilby. Som fabrikk tilbyr vi produktet direkte til deg til en konkurransedyktig pris. Dette produktet kan forbedre kraftfaktoren, spare energi og redusere forbruket og forbedre kvaliteten på driften av strømnettet.

Kjernearbeidsprinsipp

Kjerneoppgaven til GGJ lavspent reaktiv effektkompensasjonskabinett er å bruke den ledende strømmen generert av kondensatorer for å utligne den etterslepende strømmen generert av induktive belastninger, med spesifikk logikk og trinn.

1. Sanntidsovervåking: Den intelligente kontrolleren prøver systemets spenning, strøm og effektfaktor (cosφ);

2. Demand Judgment: Når cosφ < satt verdi (typisk 0,92–0,95), igangsettes kompensasjon;

3. Automatisk veksling: Kondensatorbanker slås på i henhold til forhåndsinnstilte strategier (syklisk/kodet/fuzzy kontroll);

4. Nullkryssingssvitsjing (valgfritt): Tyristorbrytere (TSC) brukes for å oppnå nullbryterstrømsvitsjing, noe som forlenger kondensatorens levetid.

Hvorfor trengs GJ-kompensasjonsskap?

De fleste industrielle belastninger, som motorer, transformatorer og sveisemaskiner, er induktive belastninger. Disse enhetene bruker ikke bare aktiv kraft, men også en betydelig mengde reaktiv kraft for å etablere magnetfeltet.

Uten kompensasjon vil effektfaktoren gå ned (under 0,9), noe som fører til store spenningssvingninger i strømnettet, bortkastet transformatorkapasitet, og til og med bøter fra kraftselskapet.

Etter å ha installert et GGJ lavspent reaktiv effektkompensasjonsskap, ved å koble til kondensatorer, genereres den reaktive strømmen som kreves av den induktive belastningen, og forbedrer dermed effektfaktoren til hovedlinjen (vanligvis satt mellom 0,92 og 0,98).

Kjernekomponenter

Shangmings GGJ Low Voltage Reactive Power Compensation Cabinet er ikke et enkelt bryterutstyr. Den integrerer følgende komponenter med presisjon, og sikrer pålitelig kvalitet og stabil ytelse gjennom våre strenge prosesser og testprosedyrer.

● Automatisk reaktiv effektkontroller: Ansvarlig for sanntidsovervåking av effektfaktoren til strømnettet. Når den faller under den innstilte verdien, gir den automatisk en kommando om å koble til kondensatorer.

● Selvhelbredende lavspentkondensator: Kjerneenergilagringskomponenten, gir avansert reaktiv strøm.

● Byttebrytere: Inkluderer dedikerte kondensatorkontaktorer og komposittbrytere. Førstnevnte er en mekanisk bryter med innkoblingsstrømundertrykkende enheter, mens sistnevnte oppnår nullkrysskobling, eliminerer gnister og innkoblingsstrøm, egnet for hyppige bytteapplikasjoner.

● Seriereaktor: Brukes til å undertrykke harmoniske og begrense startstrøm under kondensatorbytte, og beskytter kondensatorer mot utbrenning.

● Sikring: Gir kortslutningsbeskyttelse.

Kjernefordeler

1. Energisparing og kostnadsreduksjon: GGJ lavspent reaktiv effektkompensasjonskabinett forbedrer effektfaktoren, og unngår straffer fra kraftbyråets effektjusteringsgebyrer. Dette er et vanlig problem vi møter når vi jobber med innenlandske kinesiske kunder og er et design som oppfyller deres behov. Det reduserer linjestrøm og kobbertap (I²R), og sparer 5–15 % på strømregningen.

2. Forbedret strømkvalitet: Kompensasjonsskapet stabiliserer bussspenningen, forhindrer spenningsfall forårsaket av motorstart og avstengning, frigjør transformatorkapasitet og forsinker investeringer i kapasitetsutvidelse.

3. Automatisert drift: Vi bruker avansert design som sikrer stabil ytelse. Utstyret kan automatisk slå seg på og av 24/7 uten manuell inngripen. Den kan selvdiagnostisere vanlige feil som kondensatorfeil og overtemperaturalarmer. Teknisk støtte er tilgjengelig fra Shangming når som helst.

4. Høy sikkerhet: Kondensatorene bruker tørr-type selvhelbredende teknologi, som automatisk isolerer feil og forhindrer eksplosjoner. Reaktoren undertrykker resonans, og forhindrer at kompensasjon blir katastrofal.

GJ Sammenligning med andre kompensasjonsmetoder

GGJ er kongen av kostnadseffektivitet, og gir den mest økonomiske reaktive effektkompensasjonen i harmonisk-kontrollerte steady-state-systemer.
