Lite komplett sett med strømfordelingsbokser

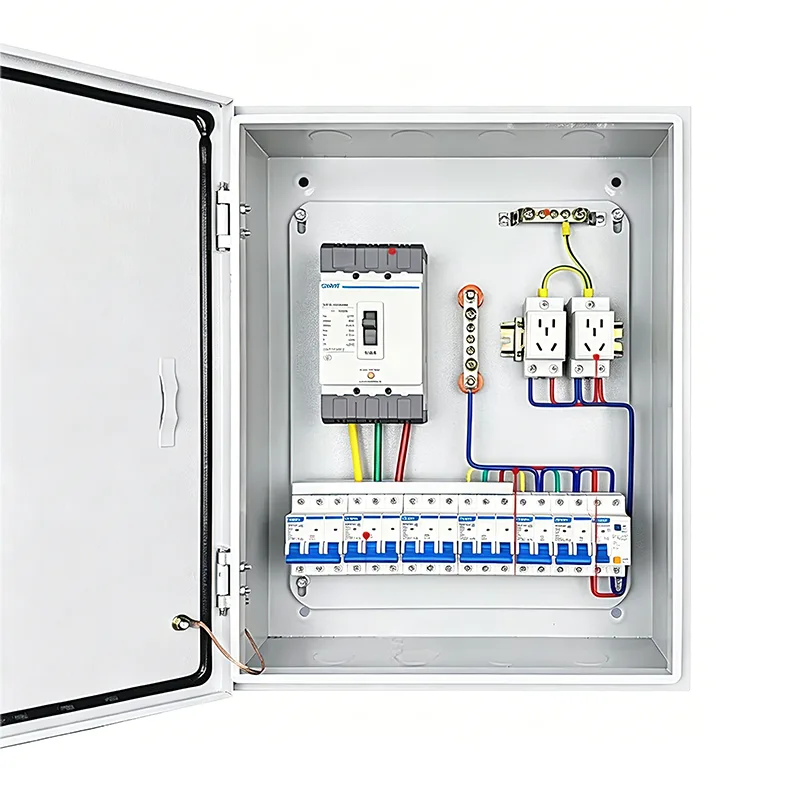

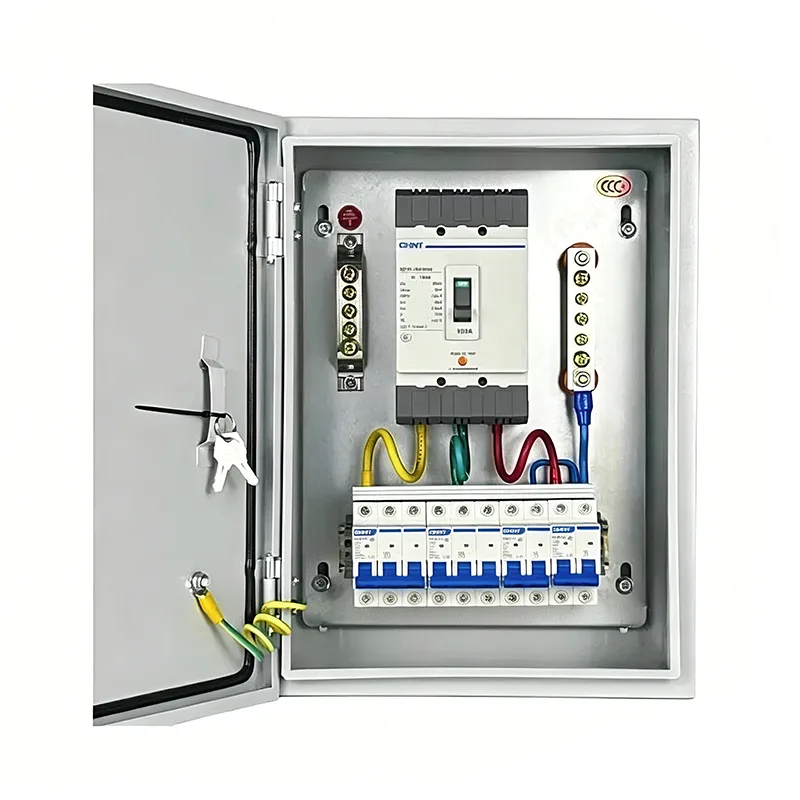

Lite komplett sett med strømfordelingsbokser integrerer forskjellige elektriske komponenter i henhold til et spesifikt kretsskjema, installert i et lite metallskap. Selv om den er liten, er den en komplett kraftsystemenhet. Shangming er leverandør av dette produktet, og vi leverer også ulike andre typer distribusjonsskap og bokser.

Produktsammensetning

Shangmings små komplette sett med strømfordelingsbokser har avansert design og pålitelig kvalitet. Komponentmessig er denne serien ikke bare en samling av flere distribusjonsbokser, men snarere en modulær enhetssamling vitenskapelig konfigurert basert på elektrisk systemlogikk, funksjonell inndeling og installasjonskoordinering.

1. Box Support System

Denne delen er ansvarlig for den fysiske beskyttelsen av boksen.

Skall: Vanligvis laget av kaldvalset stålplate eller rustfritt stål.

Monteringsskinner: Standard metallskinner anordnet horisontalt inne i boksen for rask montering av effektbrytere og andre komponenter.

Panel: Utstyrt med dør; en tilpassbar visningsvindusdør er tilgjengelig, som bare eksponerer strømbryterens betjeningshåndtak for å forhindre utilsiktet kontakt med strømførende deler.

2. Primært distribusjonssystem

Det primære distribusjonssystemet håndterer kraftdistribusjon, og gir kontroll og beskyttelse.

Hovedstrømbryter: Hovedkontrollbryteren for hele boksen, brukt til nødstrømbrudd eller vedlikehold.

Miniatyrkretsbryter: Gir overbelastnings- og kortslutningsbeskyttelse for hver grenkrets.

Residual Current Device (RCD): Overvåker strømlekkasje og slår av strømmen umiddelbart i tilfelle elektrisk støt.

Overspenningsvern: Absorberer øyeblikkelig høyspenning generert av lynnedslag eller svingninger i strømnettet, og beskytter nedstrøms presisjons elektriske apparater.

3. Hjelpe- og overvåkingssystem

Indikatorlys: Rød for drift, grønn for stopp, gul for feil, viser gjeldende strømstatus.

Måleinstrument: Liten DIN-skinnemontert energimåler for overvåking av spenning, strøm eller strømforbruk.

Rekkeklemme: For pen tilkobling av eksterne lastkabler, forenkler fremtidig vedlikehold.

4. Elektriske tilkoblinger og tilbehør

Samleskinne: Kamformede eller gaffelformede kobbersamleskinner, erstatter rotete hoppere, gjør koblinger mellom effektbrytere mer kompakte og reduserer varmeutvikling.

Jording og nøytral samleskinne: Bruker dedikerte kobberstrimler for sentralt å koble nøytral- og jordledningene til alle kretser.

Internt ledningsnett: Flammehemmende ledninger som oppfyller gjeldende klassifiseringskrav, ført gjennom kabelbakker med tydelige ledningsnummermerker.

Hvordan velge riktig komplett distribusjonsboks?

Før du starter et prosjekt, er det avgjørende å identifisere den komplette distribusjonsbokskonfigurasjonen. Upassende valg kan føre til funksjonell redundans, bortkastede kostnader, installasjonsvansker eller begrenset fremtidig utvidelse.

Trinn 1: Definer applikasjonsscenarier og belastningsegenskaper

Vennligst bekreft følgende spørsmål:

1. Hvor skal den brukes?

Innendørs tørkeverksted → IP40 er tilstrekkelig

Utendørs/pumperom/sjøkant → Krever IP54/IP65, rustfritt stålmateriale

2. Hvilket utstyr vil den drive?

Belysning/stikkontakter: Enfase, lavstrøm (≤32A)

Motorer/sveisemaskiner: Trefase, høy strøm (≥32A), krever termiske reléer/forurensninger

Smartenheter: Krever 24V DC, kommunikasjonsgrensesnitt

3. Er automatisert kontroll nødvendig?

Manuell start/stopp → Grunnleggende strømboks

Automatisk logikk/fjernovervåking → Krever PLS/HMI-boks

Trinn 2: Beregn elektriske parametere og bestem kapasitet

1. Totallastestimering

List opp effekten (kW) og driftsspenningen til alt elektrisk utstyr. Hvis du har problemer, kan Shangmings tekniske team hjelpe deg med å bekrefte.

Beregn den totale strømmen, ta i betraktning en samtidighetsfaktor Kx = 0,7–0,9;

Eksempel:

3 x 5,5 kW motorer (380V) → Enkel motorstrøm ≈ 11A, totalstrøm ≈ 3 × 11 × 0,8 = 26,4A;

Belysning 5kW (220V) → Strøm ≈ 23A;

Hovedinngående linje anbefales ≥63A.

2. Branch Circuit Planning

Hver type last bør ha en uavhengig krets for å unngå interferens. Enkeltkretsstrøm ≤ 80 % av effektbryterens merkeverdi.

Viktig utstyr anbefales å ha separat krets + UPS.

Trinn 3: Bestem antall og kombinasjon av vedlegg

Enkelt scenario: 1 integrert kabinett

Middels komplekst scenario: 2–3 innhegninger

Høy kompleksitet og høye sikkerhetskrav: 3–6 kabinetter

Trinn 4: Velg beskyttelsesnivå og materiale

Shangmings produkter tilbyr beskyttelsesnivåer fra IP30 til IP66, og materialene inkluderer kaldvalset stål og rustfritt stål.

Hvis du har krav til sikkerhet og etterretning, og trenger å forbedre bekvemmeligheten av fremtidig vedlikehold basert på det spesifikke installasjonsstedet, vennligst kontakt oss. Shangming vil vurdere gjennomførbarheten og gi et tilbud og prøver innen 1-2 virkedager basert på tegninger og tekniske krav.

FAQ

Spørsmål: Hvorfor velge et lite komplett sett med strømfordelingsbokser i stedet for et enkelt stort skap?

A: Små, komplette distribusjonsbokser kan fleksibelt kombineres med forskjellige funksjonelle skap i henhold til faktiske behov. Noen kabler og komponenter er forhåndsintegrert på fabrikken, noe som gjør installasjonen på stedet enklere og raskere, og egnet for trange eller uregelmessige rom. Under vedlikehold er funksjonell soneinndeling klart definert, noe som letter feilsøking og reparasjon.

Spørsmål: Hvordan utføre daglig vedlikehold og inspeksjon?

A: Kontroller driftsstatusen til alle kretsbrytere og kontaktorer kvartalsvis for å sikre at det ikke er overoppheting eller løsning.

Rengjør regelmessig støv som har samlet seg inne i kabinettet, spesielt kjøleviften og filtrene. Sjekk dørkarmpakningene for aldring og sprekker, og bytt dem ut om nødvendig.

Registrer inspeksjonsresultatene og korrigerende handlinger etter hvert vedlikehold for sporbarhet.
